So fügen Sie ein Luftkanal/-rohr-Formstück manuell hinzu

Hinzufügen von Luftkanal/-rohr-Formstücken, die Sie nicht in den Routing-Voreinstellungen für Luftkanäle/-rohre angegeben haben

AutoCAD MEP fügt beim Zeichnen einer Luftkanal/-rohr-Strecke Formstücke ein, die auf den in den Luftkanal/-rohr-Routing-Voreinstellungen angegebenen Standardformstücken basieren. Sie können einem vorhandenen Segment oder einer Luftkanal/-rohr-Strecke auch manuell Formstücke hinzufügen. Außerdem können Sie ein Formstück am Anfang eines neuen Segments oder einer Strecke einfügen oder die Verbindung zu einem Bauteil anpassen.

In den Routing-Voreinstellungen sind die für die meisten Luftkanal/-rohr-Layouts verwendeten allgemeinen Formstücke angegeben. Der standardmäßige Luftkanal/-rohr-Bauteilkatalog enthält jedoch viele andere Formstücke, die Sie verwenden können.

So fügen Sie ein Luftkanal/-rohr-Formstück manuell hinzu

1. Gehen Sie zur Auswahl eines Formstücks im Arbeitsbereich Lüftung wie folgt vor: Klicken Sie auf Registerkarte Start Gruppe Erstellen Dropdown Luftkanal/-rohr-Formstück Luftkanal/-rohr-Formstück .
   Tipp: Sie können auch die Werkzeugpalette Formstück verwenden.
2. Klicken Sie auf der Eigenschaftenpalette Allgemein neben Bauteil auf das Bauteilbild.
3. Wählen Sie im Dialogfeld Bauteil auswählen ein Bauteil im Katalog aus.

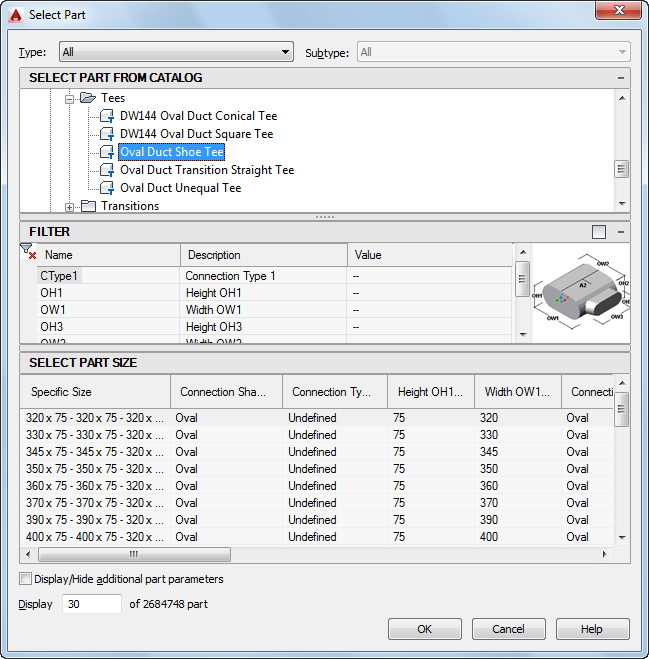

   Dialogfeld Bauteil auswählen

   Unter Bauteil aus Katalog auswählen sind die Luftkanal/-rohr-Formstücke basierend auf dem Formtyp aufgeführt.

4. (Optional) Aktivieren Sie das Kontrollkästchen Zusätzliche Bauteilparameter anzeigen/ausblenden, um den Inhalt der Parametertabelle zu erweitern.
5. Verwenden Sie den Filter zum Sortieren der Liste der Bauteile.
   Anmerkung: Die Bauteilkataloge und Inhaltspositionen bestimmen die Bauteile, die Sie auswählen können.
6. Wählen Sie eine Bauteilgröße.
7. Geben Sie auf der Eigenschaftenpalette unter Platzierung eine Höhe ein.
   Anmerkung: Wenn Sie ein Formstück in eine vorhandene Luftkanal/-rohr-Strecke einfügen, müssen Sie keine Höhe angeben. Das Formstück übernimmt die Höhe und die Systemeinstellungen von der Luftkanal/-rohr-Strecke.
8. Geben Sie in der Zeichnung einen Einfügepunkt an und verwenden Sie den Kompass, um einen Drehwinkel anzugeben.

   Sie können Luftkanal/-rohr-Bogenverbinder oder Luftkanal/-rohr-Endverbinder verwenden, um das Formstück in ein vorhandenes Luftkanal/-rohr-Objekt einzufügen.

Anmerkung: Zur Reduzierung von Druckverlusten können Sie Luftkanal/-rohr-Formstücke mit Leitblechen ausrüsten. In Draufsicht werden Leitbleche an Formstücken als Luftleitbleche dargestellt und gelten als Beschriftung.
