So fügen Sie Schalttafeln hinzu

Nachdem Sie eine referenzierte Zeichnung (XRef) des Architekturplans mit Ihrer Zeichnung verbunden haben, besteht der nächste Schritt normalerweise darin, Schalttafeln oder Geräte in das Layout einzufügen.

Beim Hinzufügen einer Schalttafel können Sie zugleich einen oder mehrere ihr zugeordnete Schaltkreise erstellen. Sie können stattdessen auch mithilfe des Schaltkreis-Managers Schaltkreise erstellen, bevor oder nachdem Sie Schalttafeln oder Geräte hinzufügen.

Achtung: Um eine Schalttafel und die zugehörigen Schaltkreise in mehreren Zeichnungen zu verwenden, erstellen Sie eine Elektro-Projektdatenbankdatei und verbinden die Zeichnung mit der Elektro-Projektdatenbank.

So fügen Sie Schalttafeln hinzu

Angeben allgemeiner Eigenschaften

Angeben von Positionseigenschaften

Angeben erweiterter Eigenschaften

Erstellen Sie einen oder mehrere Schaltkreise für die Schalttafel.

Einfügen der Schalttafeln

Verbinden der Schalttafel mit einer vorhandenen Schalttafel (optional)

1. Rufen Sie den Befehl Hinzufügen auf. Dazu haben Sie folgende Möglichkeiten:
   • Klicken Sie auf Registerkarte Start Gruppe Erstellen Schalttafel .
   • Öffnen Sie die Werkzeugpalette Schalttafel.

     Führen Sie bei Bedarf einen Bildlauf durch, um das gewünschte Werkzeug anzuzeigen. Da Werkzeuge mit vorkonfigurierten Eigenschaften für die mit ihrer Hilfe erstellten Objekte ausgestattet sind, müssen Sie einige der hier beschriebenen Eigenschaften für die Schalttafel möglicherweise nicht eigens angeben.

   • Geben Sie PANELADD ein.
   Anmerkung: In der Eigenschaftenpalette werden Eigenschaften, die nur beim Hinzufügen, nicht jedoch beim Ändern von Schalttafeln verfügbar sind, durch das Symbol gekennzeichnet.
2. Legen Sie auf der Eigenschaftenpalette gegebenenfalls fest, welche Schalttafel hinzugefügt werden soll, bzw. nehmen Sie die nötigen Änderungen an dieser vor. Wählen Sie dazu einen Schalttafelstil:

   Auswahl des Schalttafelstils	Aktion…
   In der aktuellen Zeichnung	Erweitern Sie Basis und dann Allgemein, und wählen Sie unter Stil den gewünschten Stil.
   In einer Zeichnung in dem Verzeichnis, das als Standardspeicherort für Inhalte von elektrischen Schalttafeln definiert wurde, oder in der Stilzeichnung, die in den Eigenschaften des ausgewählten Werkzeugs referenziert wird	Klicken Sie in der Leiste Allgemein auf . Navigieren Sie im linken Fensterbereich des Arbeitsblatts Schalttafel auswählen zu der Zeichnung, die den Stil enthält, und wählen Sie sie aus. Wählen Sie im rechten Fensterbereich den Stil aus, und klicken Sie auf OK.

3. Geben Sie als Beschreibung eine Beschreibung der Schalttafel ein.
4. Erweitern Sie Position, und geben Sie unter An Objekten ausrichten an, wie die Schalttafel ausgerichtet werden soll:

   Was möchten Sie tun…	Aktion…
   Ausrichtung an Objekten mithilfe der Objektfangfunktion, wobei die Schalttafel im rechten Winkel zum jeweiligen Objekt ausgerichtet wird	Wählen Sie Ja. Schalttafeln können in der aktuellen Zeichnung oder in XRefs im rechten Winkel zu Wänden, Umgrenzungen, Linien, Polylinien, Splines, Bogen oder Kreisen ausgerichtet werden.
   Die Schalttafel manuell ausrichten	Wählen Sie Nein.

   Anmerkung: Wenn Sie unter An Objekten ausrichten die Option Ja wählen, wird die Schalttafel am Einfügepunkt des dazugehörigen Blocks eingefügt und anschließend durch Drehen rechtwinklig an dem durch den Objektfang festgelegten Objekt ausgerichtet. Es ist daher nicht möglich, in der Eigenschaftenpalette einen Wert für Ausrichtung oder in der Befehlszeile einen Wert für Drehung festzulegen.
5. Wählen Sie für die Ausrichtungen den Punkt an der Schalttafel, der als Einfügepunkt verwendet werden soll.

   Sie können dabei entweder den Einfügepunkt des Ansichtsblocks, der die Schalttafel repräsentiert, oder einen von neun weiteren an der Schalttafel verfügbaren Punkten wählen, z. B. Oben links oder Mitte Zentrum.

6. Geben Sie eine Höhendifferenz an. Dazu haben Sie folgende Möglichkeiten:
   • Wählen Sie unter Voreingestellte Höhendifferenz eine definierte Höhendifferenz.
   • Geben Sie unter Höhe einen Höhenwert ein.

   Die Höhendifferenz zwischen den Geräten, den Kabeln und der Schalttafel für einen Schaltkreis wird verwendet, um die Länge des Schaltkreises zu berechnen. Die Länge des Schaltkreises kann nur berechnet werden, wenn die Schalttafel und alle im Schaltkreis enthaltenen Geräte sich in der aktuellen Zeichnung befinden.

7. Erweitern Sie die Einträge Erweitert und dann System, und wählen Sie unter System das System aus, zu dem die Schalttafel gehört.

   Weitere Informationen zu Systemen finden Sie unter dem Thema "Konfigurieren von Elektrosystemdefinitionen" und unter "Arbeiten mit Systemen".

8. Erweitern Sie Design-Daten, und geben Sie unter Name einen eindeutigen Namen für die Schalttafel ein.
9. Geben Sie unter Grenzwert die Nennleistung der Schalttafel ein.
10. Wählen Sie für Spannung Phase-zu-Nullleiter einen Wert aus der Dropdown-Liste. Die Liste der Spannungswerte stammt von der Registerkarte Spannungsdefinitionen des Dialogfelds Elektrovoreinstellungen.
11. Wählen Sie für Spannung Phase-zu-Phase einen Wert aus der Dropdown-Liste. Die Liste der Spannungswerte stammt von der Registerkarte Spannungsdefinitionen des Dialogfelds Elektrovoreinstellungen.
12. Wählen Sie die Anzahl der Phasen aus: 1 oder 3.
13. Wählen Sie für Kabel die Anzahl der Kabel: 3 oder 4.
14. Geben Sie für Hauptleitungstyp entweder Nur Hauptanschlüsse (MLO) oder Hauptschutzschalter (MCB) an.
15. Geben Sie für Hauptleitungsgröße (Ampere) die Größe der Hauptleitung ein.
16. Geben Sie für Entwurfskapazität die Kapazität des Entwurfs ein.
17. Wählen Sie für Schalttafeltyp entweder ANSI oder ISO.
18. Geben Sie für Gehäusetyp einen Gehäusetyp ein.
19. Wählen Sie für Befestigung entweder Oberfläche, Eingelassen oder Boden.
20. Geben Sie für Abschaltstrom einen Grenzwert ein.
21. Geben Sie für Einspeisung die Informationen zur Einspeisung ein.
22. Geben Sie für Anmerkungen gegebenenfalls Hinweise ein.
23. Wenn Sie keine Schaltkreise erstellen möchten, können Sie diesen Abschnitt überspringen und direkt mit dem Einfügen der Schalttafel (weiter unten) fortfahren. Erweitern Sie andernfalls Schaltkreise, und wählen Sie unter Schaltkreise erstellen die Option Ja.
24. Klicken Sie neben Schaltkreis-Einstellungen auf .

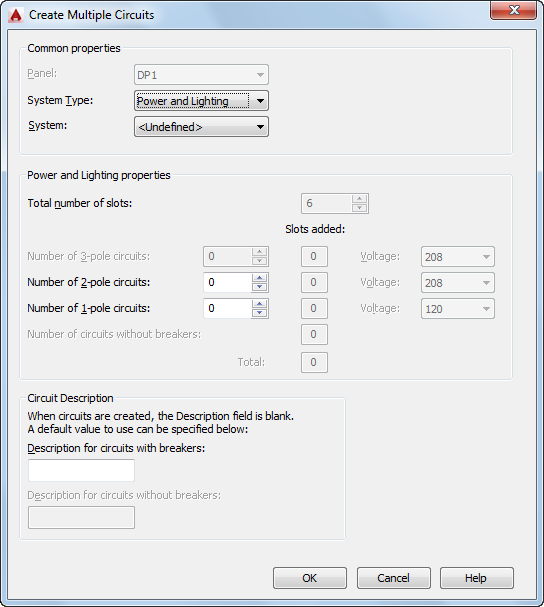

25. Wählen Sie im Arbeitsblatt Schaltkreis-Einstellungen unter Systemtyp den Systemtyp für die Schaltkreise: Strom und Beleuchtung, Allgemein oder Weitere.
    Anmerkung: Wenn Sie Strom und Beleuchtung oder Weitere als Systemtyp wählen, müssen die Verbinder der Elektro-Objekte in der Zeichnung zum selben Systemtyp gehören, damit diese in den Schaltkreis eingefügt werden können. Sollen Geräte, die zu beliebigen Systemtypen gehören, an den Schaltkreis angeschlossen werden, wählen Sie Allgemein als Systemtyp. Bei diesem Systemtyp können Objekte mit unterschiedlichem Systemtyp angeschlossen werden. Weitere Informationen finden Sie unter Schaltkreise.
26. Wählen Sie unter System ein Elektrosystem für die Schaltkreise.
27. Legen Sie weitere Schaltkreiseigenschaften fest. Diese sind vom Systemtyp des Schaltkreises abhängig:

    Systemtyp	Aktion
    Strom und Beleuchtung	Gehen Sie wie folgt vor: Geben Sie die Gesamtanzahl der Steckplätze auf der Schalttafel ein. Geben Sie die Anzahl der zu erstellenden 1-, 2- und 3-poligen Schaltkreise ein. 3-polige Schaltkreise können nur erstellt werden, wenn Sie in der Eigenschaftenpalette unter Phasen den Wert 3 gewählt haben. Wählen Sie für jeden Schaltkreistyp (1-, 2- oder 3-polig) einen Spannungswert. Dabei können Sie einen der Werten für Spannung auswählen, die in der Zeichnung definiert und für die Anzahl der Pole zulässig sind. Anmerkung: Wenn die Anzahl 1-poliger, 2-poliger und 3-poliger Schaltkreise geringer als die Anzahl der Steckplätze ist, werden die übrigen Schaltkreise mit dem Grenzwert 0 erstellt.
    Allgemein oder Weitere	Geben Sie unter Anzahl Schaltkreise die Anzahl der zu erstellenden Schaltkreise ein.

28. Geben Sie unter Schaltkreisbeschreibung eine Beschreibung von Schaltkreisen mit Schutzschalter und von Schaltkreisen ohne Schutzschalter an, die im Schaltkreis-Manager beim Erstellen von Schaltkreisen angezeigt werden.
29. Fügen Sie die Schalttafeln wie folgt in die Zeichnung ein:

    Einstellung unter An Objekten ausrichten	Aktion
    Ja	Bestimmen Sie mithilfe der Objektfangfunktion die gewünschte Position relativ zu einem Objekt (z. B. einer Wand), und klicken Sie, um die Schalttafel einzufügen. Anmerkung: Wenn bei der Positionierung mithilfe des Objektfangs und bei der Ausrichtung an einem Objekt Probleme auftreten, können Sie die Ansicht vergrößern oder die Größe des Autosnap-Bereichs wie benötigt anpassen. Dieser Bereich legt fest, wie weit der Mauszeiger sich einem Fangpunkt nähern kann, bevor die Fangfunktion - einem Magneten vergleichbar - aktiv wird und den Fangbereich fixiert. Um diese Größe zu ändern, verwenden Sie die Registerkarte Entwurf des Dialogfelds Optionen. Weitere Informationen finden Sie unter .
    Nein	Gehen Sie wie folgt vor: Klicken Sie, um den Einfügepunkt anzugeben. Drehen Sie die Schalttafel, indem Sie entweder den Mauszeiger ziehen oder den Winkel in Grad in die Befehlszeile eingeben, und klicken Sie, um die Schalttafel einzufügen. Stattdessen können Sie auch die EINGABETASTE drücken, um den Vorgabewert für die Drehung zu akzeptieren, und dann klicken.

30. Fügen Sie gegebenenfalls auf dieselbe Weise weitere Schalttafeln mit denselben Eigenschaften ein.
31. Ändern Sie die Schalttafeleigenschaften auf der Eigenschaftenpalette, und fügen Sie weitere Schalttafeln ein, oder drücken Sie die EINGABETASTE, um den Befehl zu beenden.
32. Wenn Sie diese Schalttafel nicht mit einer vorhandenen Schalttafel verbinden möchten, überspringen Sie diesen Abschnitt. Wählen Sie andernfalls die Schalttafel, klicken Sie mit der rechten Maustaste und wählen Sie Verbinden mit.

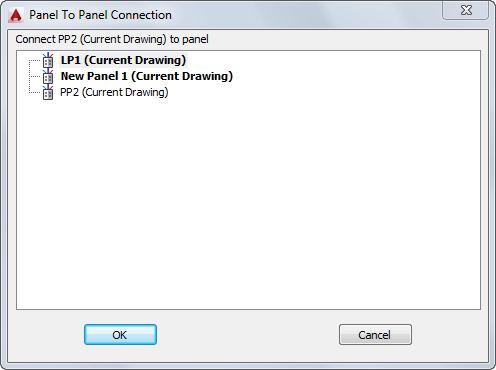

33. Wählen Sie die Schalttafel, zu der Sie eine Verbindung herstellen möchten, und klicken Sie auf OK.


    Anmerkung: Gültige Verbindungen werden in Fettdruck angezeigt.

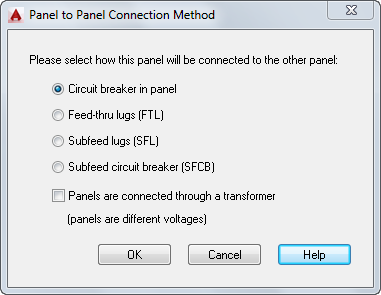

34. Wählen Sie die Methode zur Verbindung der Schalttafeln und klicken Sie auf OK.


    Auswahl	Aktion
    Schutzschalter in Schalttafel	Die Schalttafel wird als Nebenleitungs-Schalttafel zu einem vorhandenen Schaltkreis in der verknüpften Schalttafel hinzugefügt.
    Durchführungsanschlüsse (FTL, Feed-Thru Lug)	Die Schalttafel wird als Nebenleitungs-Schalttafel zu einem Schaltkreis mit Durchführungsanschlüssen in der verknüpften Schalttafel hinzugefügt.
    Nebenleitungsanschlüsse (SFL, Subfeed Lug)	Die Schalttafel wird als Nebenleitungs-Schalttafel zu einem Schaltkreis mit Nebenleitungsanschlüssen in der verknüpften Schalttafel hinzugefügt.
    Nebenleitungsschalter	Die Schalttafel wird als Nebenleitungs-Schalttafel zu einem Schaltkreis mit Nebenleitungsschalter in der verknüpften Schalttafel hinzugefügt.
    Schalttafeln sind über einen Transformator verbunden (Schaltafeln mit unterschiedlichen Spannungswerten)	Die Schalttafel wird durch einen Transformator verbunden, wenn die Schalttafeln unterschiedliche Spannungswerte aufweisen.

    Anmerkung: Um die Verknüpfung zu einer Schalttafel zu entfernen, wählen Sie die Schalttafel und klicken auf Registerkarte Schalttafel Gruppe Verbindungen Verbindung entfernen von .
