AMOFFSET (Befehl)

Erstellt konzentrische Kreise, parallele Linien und parallele Kurven

Finden

Zusammenfassung

Dieser Befehl verwendet die Systemvariable AMOFFSETLAYMODE. Im "Normalmodus" (AMOFFSETLAYMODE=0) werden Versatzobjekte auf dem gleichen Layer wie das Originalobjekt erstellt. Im Modus "Aktueller Layer" (AMOFFSETLAYMODE=1) werden Objekte auf den aktuellen Layer versetzt.

Liste der Eingabeaufforderungen

Die folgenden Eingabeaufforderungen werden angezeigt.

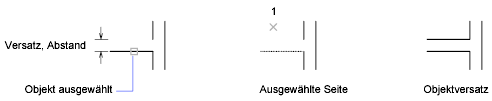

Versatzabstand

Gibt an, wie weit entfernt vom vorhandenen Objekt das neue Objekt erstellt werden soll. Sie können mehrere Werte angeben, getrennt durch das Zeichen "|". Zum Erstellen von Objekten in Abständen von 0,125, 0,25 und 0,5 vom vorhandenen Objekt geben Sie 0.125 | 0.25 | 0.5 ein.

Seite für Versatz

Gibt an, auf welcher Seite des ausgewählten Objekts das neue Objekt erstellt werden soll.

Durch

Beschreibung der Eingabeaufforderung der ersten Ebene

Durchgangspunkt angeben

Gibt einen Punkt an, durch den das neue Objekt verläuft.

Modus

Gibt an, auf welchem Layer die Objekte erstellt werden.

Normal

Erstellt Objekte auf dem gleichen Layer wie das vorhandene Objekt.

Aktueller Layer

Erstellt Objekte auf dem aktuellen Layer.
