Dialogfeld Verdeckt-Situation - Verdeckt-Einstellungen

Strukturansicht Beschreibt die Verdeckt-Situation grafisch. Der Name der Verdeckt-Situation ist der Root-Knoten. Ebenen werden als untergeordnete Knoten des Root-Elements angezeigt (in Z-Reihenfolge aufgeführt). Die Namen der Blöcke, Komponentenansichten und Ordner in der Verdeckt-Situation werden in der Struktur unterhalb der jeweiligen Ebenen angezeigt. Für eine Ebene ausgewählte Elementargeometrie, z. B. Linien und Bogen, wird als separate, benannte Objekte angezeigt.
Vertikal-Werkzeugkasten Enthält Schaltflächen für das in der Strukturansicht ausgewählte Objekt. Die Verfügbarkeit der einzelnen Schaltflächen hängt davon ab, ob sie für die Auswahl relevant sind.
	Schaltflächen
		Erstellt eine Ebene und fügt diese unterhalb der aktuellen Auswahl in der Struktur ein.
		Das Dialogfeld wird vorübergehend ausgeblendet, damit Sie Objekte für die aktuelle Ebene auswählen können. So wählen Sie ein Blockexemplar aus: Klicken Sie auf Geometrie, die dem Blockexemplar angehört. In einer QuickInfo wird der Name des Blocks angezeigt. So wählen Sie eine Komponentenansicht oder einen Ordner aus: Klicken Sie so lange auf ein Objekt der Komponentenansicht oder des Ordners, bis der Name der Komponentenansicht oder des Ordners in der QuickInfo angezeigt wird. So wählen Sie ein freies Objekt aus: Klicken Sie so lange auf das freie Objekt, bis sein Name in der QuickInfo angezeigt wird. So löschen Sie ein Objekt aus dem Auswahlsatz: Halten Sie die UMSCHALTTASTE gedrückt, und klicken Sie so lange auf das Objekt, bis sein Name in der QuickInfo angezeigt wird.
		Entfernt das in der Struktur ausgewählte Objekt aus der Verdeckt-Situation.
		Verschiebt die ausgewählte Ebene an die erste Stelle.
		Verschiebt die ausgewählte Ebene um eine Ebene nach oben.
		Verschiebt die ausgewählte Ebene um eine Ebene nach unten.
		Verschiebt die ausgewählte Ebene an die letzte Stelle.
		Blendet das Dialogfeld vorübergehend aus, um die Zeichnung anzuzeigen. Drücken Sie ESC oder die EINGABETASTE, um zum Dialogfeld zurückzukehren.

Name Stellt einen Bereich zur Benennung der Verdeckt-Situation bereit. Die Namen von Verdeckt-Situationen müssen nicht eindeutig sein. Indem Sie Verdeckt-Situationen aussagekräftige Namen geben, können Sie sie schnell und einfach im Mechanical Browser identifizieren.
Verdeckt-Situation speichern Zeigt die Knoten im Mechanical-Browser an, unter denen die Verdeckt-Situation gespeichert werden kann. Anmerkung: Sie können Verdeckt-Situationen nicht auf externen Referenzkomponenten speichern.
Verdeckte Linien anzeigen Legt als Stil für verdeckte Linien gestrichelte Linien fest (vorgabemäßig aktiviert). Deaktivieren Sie dieses Kontrollkästchen, um verdeckte Linien auszublenden.

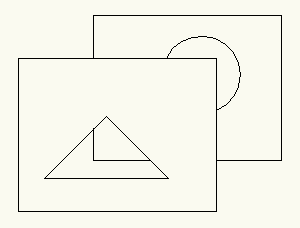

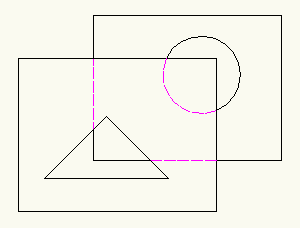

	Auswirkungen des Kontrollkästchens Verdeckte Linien anzeigen In diesem Beispiel ist das Kontrollkästchen Verdeckte Linien anzeigen aktiviert. In diesem Beispiel ist das Kontrollkästchen Verdeckte Linien anzeigen deaktiviert.
Nur angegebene Layer für Verdeckt-Situationen verwenden Schließt ungeeignete Objekte (z. B. Schraffuren und Mittellinien) aus der Verdeckt-Situation aus.
Einstellungen Öffnet das Dialogfeld Verdeckt-Optionen, in dem Sie Vorgaben für den Befehl AMSHIDE festlegen können.

Anmerkung:

1. Die Vorgaben für dieses Dialogfeld können im Dialogfeld Verdeckt-Optionen eingestellt werden (Befehl OPTIONS/AMOPTIONS > Registerkarte AM:Struktur Verdeckt-Optionen).
2. Sie können die Größe des Dialogfelds durch Ziehen einer Seite oder Ecke ändern.
