Mit dieser Funktion können Sie Stücklisten für AutoCAD- und AutoCAD Mechanical-Zeichnungen erstellen, für die noch keine Stücklisten vorliegen.
Was ist eine manuelle Teileliste?
Eine Teileliste, die von Hand eingegeben wurde, wird als manuelle Teileliste bezeichnet. Im Folgenden finden Sie Beispiele für manuelle Teilelisten:
- Sie erstellen eine Tabelle und geben die Namen der Teile und Baugruppen manuell ein.
- Sie erstellen die Teileliste in Form von Blöcken und geben die Namen der Teile und Baugruppen manuell als Blockattribute ein.
- Sie zeichnen die Teileliste mithilfe von Linien und geben die Namen der Teile und Baugruppen als MText ein.
- Sie geben die Teileliste in eine Microsoft Excel-Tabellenkalkulation ein.
Welche Funktionen bietet AutoCAD Mechanical für Zeichnungen mit manuellen Teilelisten?
Wenn Sie über ein Zeichnungsprojekt verfügen, in dem die Teilelisten in Baugruppenzeichnungen manuell eingegeben wurden, können Sie mit den Migrationswerkzeugen für Teilelisten von AutoCAD Mechanical folgende Aufgaben ausführen:
- Analysieren des Zeichnungsprojekts
- Erstellen von Stücklisten aus manuellen Teilelisten
- Ersetzen der manuellen Teilelisten durch Teilelisten von AutoCAD Mechanical Anmerkung:
Wenn die Teileliste eine Microsoft Excel-Tabellenkalkulation ist, wird durch die Werkzeuge zwar eine Stückliste generiert, es wird jedoch keine Teileliste in die Zeichnung eingefügt.

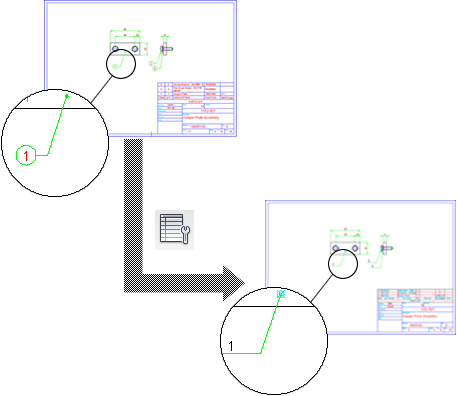

- Ersetzen der manuell eingetragenen Positionsnummern durch Positionsnummern von AutoCAD Mechanical Anmerkung: Die Migration von Positionsnummern ist optional und kann bei Bedarf übersprungen werden.
- Platzieren Sie Teilereferenzen, um Geometrie als Teile und Baugruppen zu kennzeichnen. Anmerkung:
- Die Teilereferenzen können von den Migrationswerkzeugen nur dann an der richtigen Position platziert werden, wenn die Zeichnung Positionsnummern enthält. Andernfalls werden die Teilereferenzen neben dem Zeichnungsrahmen platziert.
- Wenn die Zeichnung Normteile enthält, enthält sie die Teilereferenzen (automatisch eingefügt mit Normteilen) vor der Migration. Wenn die Normteile in der manuellen Teileliste enthalten sind, wird beim Migrationsprozess ein weiterer Satz von Teilereferenzen hinzugefügt. Die ursprünglichen Teilereferenzen werden aus der Stückliste herausgefiltert.
- Nicht-AMTITLE-Zeichnungsrahmen werden durch AMTITLE-Zeichnungsrahmen ersetzt.
Wenn die Zeichnungen zu einem Projekt gehören, in dem alle Teile und Unterbaugruppen in einer separaten DWG-Datei gezeichnet werden, wird der Vorgang durch die Migrationswerkzeuge nicht bei der Erstellung von Stücklisten angehalten. Sie ermitteln stattdessen im Anschluss die hierarchische Beziehung zwischen den Zeichnungen und verknüpfen die Stücklisten mithilfe des Workflows Stückliste zuordnen.
Wenn es sich bei der Zeichnung um ein Nicht-AutoCAD Mechanical-Zeichnungsprojekt handelt, zum Beispiel um ein AutoCAD-Zeichnungsprojekt, werden mit den Migrationswerkzeugen auch die folgenden Schritte ausgeführt:
- Alle Zeichnungen im Projekt werden in das AutoCAD Mechanical-Format migriert.
(Die Zeichnung wird migriert, sodass sie eine Stückliste enthalten kann).
- Alle Zeichnungsrahmen werden in AMTITLE-Zeichnungsrahmen migriert.
