In AutoCAD Mechanical können Sie den Text von Führungslinienkommentaren durch eine Formel bestimmen. Sie können solche Formeln als Vorlagen in der Symbolbibliothek speichern.
Darüber hinaus kann die Formel Referenzen auf das Objekt enthalten, dem die Anmerkung zugeordnet ist. Wenn sich die Eigenschaften des zugeordneten Objekts ändern, gibt der Anmerkungstext die Änderungen daher automatisch wieder. Beim Speichern der Vorlage legen Sie fest, für welche zugeordneten Objekte diese Formel gilt, indem Sie die Kategorie der Vorlage auswählen.

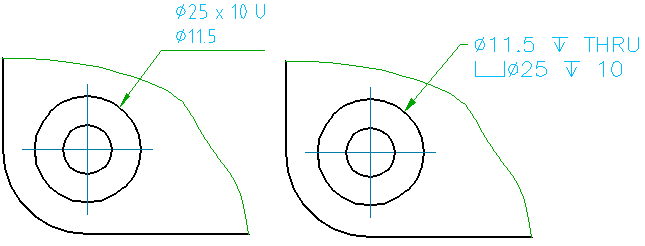

Angenommen, Sie haben eine Formel zum Anzeigen des Durchmessers einer Bohrung erstellt. Sie speichern diese in der Symbolbibliothek als Vorlage für eine Bohrung. Wenn Sie danach einer Bohrung eine Führungslinienanmerkung zuordnen, wird die Vorlage automatisch angewendet. Die Anmerkung wird zur intelligenten Ermittlung des Durchmessers und automatischen Anzeige des Werts als Anmerkungstext verwendet.
AutoCAD Mechanical wird mit verschiedenen Vorlagen für zahlreiche Objektkategorien in der Symbolbibliothek für Führungslinienkommentare ausgeliefert. Die Führungslinienanmerkungen erkennen die zugeordneten Objekte und zeigen kontextabhängige Informationen an, indem sie die Standardvorlage für diese Kategorie verwenden.
Eine Kategorie kann mehrere Vorlagen enthalten, aber nur eine kann als standardmäßige Vorlage konfiguriert werden. Die Standardvorlage wird zum Zeitpunkt der Erstellung einer Führungslinienanmerkung angewendet. Nachdem eine Anmerkung erstellt wurde, können Sie auch eine andere Vorlage anwenden.
Sie können der Symbolbibliothek neue Vorlagen hinzufügen oder vorhandene Vorlagen ändern. Wenn Sie die Anmerkungsvorlage ändern, werden alle vorhandenen Führungslinienanmerkungen, die auf dieser Vorlage beruhen, automatisch geändert.
Sie können eine Führungslinien-Symbolbibliothek aus einer anderen Zeichnung importieren. Die Zeichnungsnorm und die Revision der Führungslinienanmerkungen muss in beiden Zeichnungen jedoch gleich sein.
- Die Zeichnung, aus der Sie importieren, wurde zuletzt in einer früheren Version von AutoCAD Mechanical gespeichert.
- Die aktuelle Zeichnung enthält nicht die Revision, die Sie importieren möchten.
Während des Importvorgangs können Sie wählen, ob Sie die gesamte Bibliothek ersetzen, ob Sie Symbole anhängen oder ob Sie sie überschreiben möchten. Wenn Sie die Ersetzungsoption wählen, löscht AutoCAD Mechanical die aktuelle Bibliothek und ersetzt sie durch die importierte Bibliothek. Wenn Sie die Anhängen-Option wählen, werden importierte Vorlagen, die den gleichen Namen wie vorhandene Vorlagen aufweisen, umbenannt, indem eine Zahl an den Namen angehängt wird. Wenn Sie die Überschreibungsoption wählen, werden vorhandene Vorlagen, die den gleichen Namen wie importierte Vorlagen aufweisen, durch die importierten Vorlagen ersetzt.
