Informationen zum Wiederverwenden von Symbolen mit der Symbolbibliothek

Die meisten Symbole können Sie vorkonfigurieren und in der entsprechenden Symbolbibliothek speichern.

In den meisten Fällen können Sie Symbole aus der Symbolbibliothek direkt über die Multifunktionsleiste einfügen. Da diese Symbole vollständig konfiguriert sind, zeigt AutoCAD Mechanical kein Dialogfeld an, wenn Sie sie in der Zeichnung platzieren. Mit dieser Funktion können Sie beim Einfügen von häufig verwendeten Symbolen viel Zeit sparen.

Die Symbole aus Bibliotheken, die über die Multifunktionsleiste eingefügt werden können, sind folgende:

• Oberflächensymbole
• Schweißsymbole
• Symbole für Form- und Lagetoleranzen
• Kantensymbole

Die Symbole aus Bibliotheken, die nicht über die Multifunktionsleiste eingefügt werden können, sind folgende:

• GOST-Stumpfnaht-Symbole

Symbole, die keinen Symbolbibliotheken zugeordnet sind, sind folgende:

• Verjüngungs- und Steigungssymbole
• Bezugssymbole
• Elementsymbole
• Bezugsstellen
• GOST-Markierungs- und Stempelsymbole

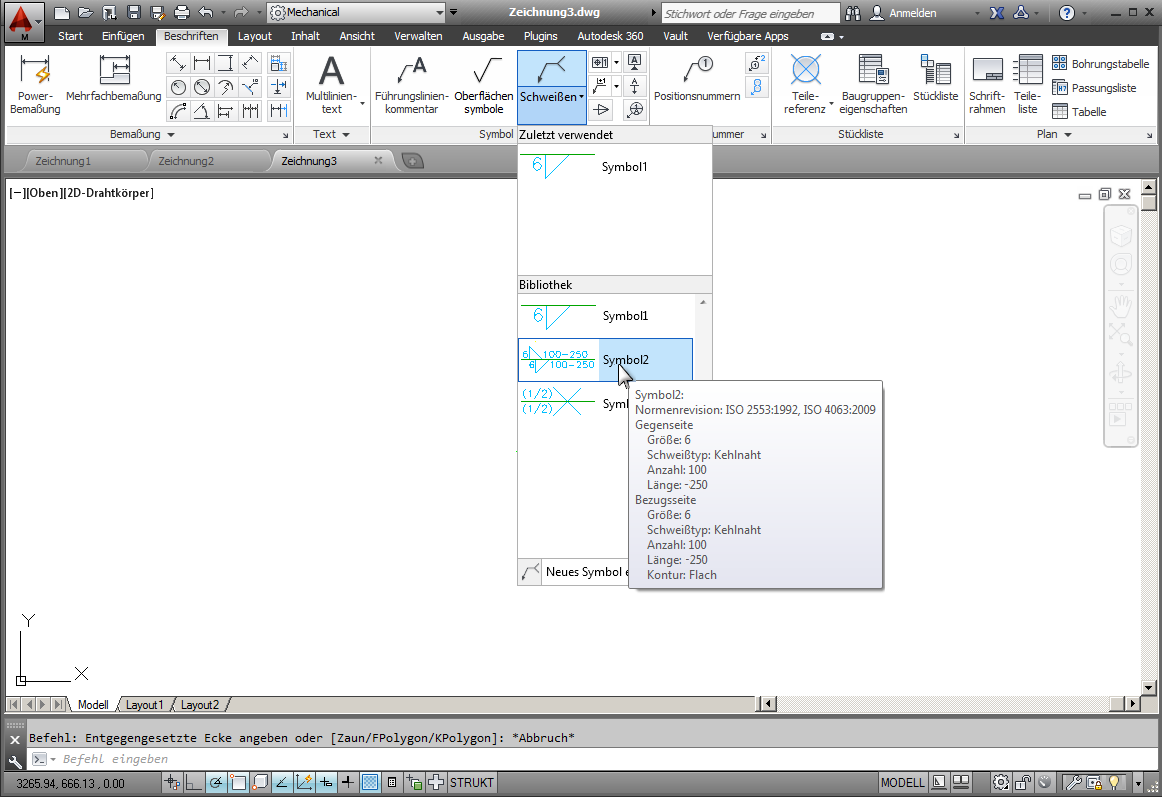

Wenn Sie der Bibliothek ein Symbol hinzufügen, müssen Sie einen eindeutigen Namen angeben. Wenn der Name länger als der verfügbare Platz ist, wird er in der Bibliothek abgeschnitten angezeigt. Es wird jedoch der gesamte Name als QuickInfo angezeigt, wenn Sie den Zeiger auf den Namen bewegen. Außerdem enthält die QuickInfo eine Zusammenfassung der Einstellungen für das jeweilige Element.

Sie können ein Symbol in der Symbolbibliothek löschen, umbenennen oder ändern und Sie können ein Symbol als Vorgabe festlegen. Wenn Sie ein Symbol ohne Symbolbibliothek erstellen, werden als Vorgabeeinstellungen für Dialogfelder die Einstellungen des Vorgabesymbols verwendet. Sie können auch auf eine Vorgabe verzichten. In diesem Fall steuern die Regeln der einzelnen Symboltypen die Vorgabeeinstellungen für das Symbol.

Sie können eine Symbolbibliothek aus einer anderen Zeichnung importieren. Die Zeichnungsnorm und die Revision des Symbols, das Sie importieren, müssen jedoch in beiden Zeichnungen gleich sein.

Anmerkung: Sie können eine Symbolbibliothek einer anderen Revision (aber der gleichen Norm) importieren, wenn die folgenden Bedingungen erfüllt sind.

• Die Zeichnung, aus der Sie importieren, wurde zuletzt in einer früheren Version von AutoCAD Mechanical gespeichert.
• Die aktuelle Zeichnung enthält nicht die Revision, die Sie importieren möchten.

Während des Importvorgangs können Sie wählen, ob Sie die gesamte Bibliothek ersetzen, ob Sie Symbole anhängen oder ob Sie sie überschreiben möchten. Wenn Sie die Ersetzungsoption wählen, löscht AutoCAD Mechanical die aktuelle Bibliothek und ersetzt sie durch die importierte Bibliothek. Wenn Sie die Anhängen-Option wählen, werden importierte Symbole, die den gleichen Namen wie vorhandene Symbole aufweisen, umbenannt, indem eine Zahl an den Namen angehängt wird. Wenn Sie die Überschreibungsoption wählen, werden vorhandene Vorlagen, die den gleichen Namen wie importierte Vorlagen aufweisen, durch die importierten Vorlagen ersetzt.
