In den folgenden Abschnitten werden bewährte Vorgehensweisen zum Gestalten eines Kanalnetzes erläutert.
Angeben von Stilen
Klicken Sie auf der Registerkarte Übersicht auf eine Sammlung, um mehrere Eigenschaften gleichzeitig zu ändern, z. B. Stil, Regeln oder Rendermaterial.

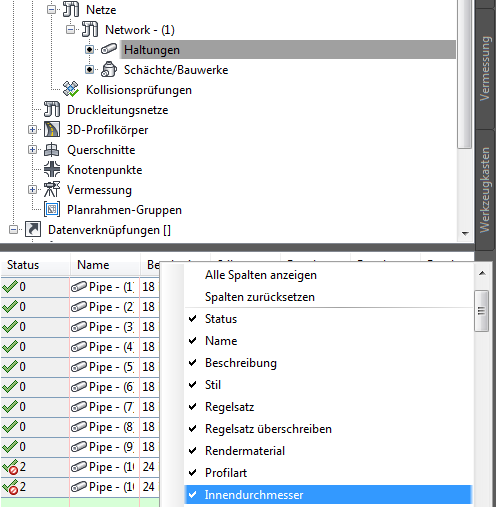

Abbildung 3: Bearbeiten von Stilen in der Elementansicht
Sie können den Stil zahlreicher Haltungen oder Schächte/Bauwerke auf der Registerkarte Übersicht für dieses Kanalnetz schnell bearbeiten (siehe Abbildung 3).
So bearbeiten Sie mehrere Haltungen oder Schächte/Bauwerke gleichzeitig
- Klicken Sie auf der Registerkarte Übersicht des Projektbrowsers mit der rechten Maustaste auf die Sammlung Haltungen.
- Wählen Sie die gewünschten Haltungen bei gedrückter Umschalttaste aus. Klicken Sie dann in der Elementansicht mit der rechten Maustaste auf die Spaltenüberschrift Stil, und wählen Sie Bearbeiten.
- Sie werden aufgefordert, einen anderen Stil auszuwählen. Nehmen Sie die Auswahl vor. Die markierten Haltungen werden in der Zeichnung aktualisiert.
Ein Netz pro Netztyp
Komponenten in einem Kanalnetz müssen nicht direkt miteinander verbunden sein. Häufig empfiehlt es sich, ein Kanalnetz pro Netztyp und Projekt zu erstellen. Beispielsweise ein Abwassernetz, ein Regenwasserablaufnetz, ein Wassernetz usw. Dies vereinfacht die Bearbeitung und Umleitung des Systems. Experimentieren Sie mit Ihren Gebieten, um die optimale Lösung zu finden.
Umleiten von Haltungen
Sie können Kanalnetzkomponenten aus verschiedenen Netzen nicht verbinden. Erstellen Sie daher ein Netz mit allen Komponenten, die ggf. verbunden werden müssen. Nehmen Sie beispielsweise alle Regenwasserablaufschächte und -kanäle in ein Kanalnetz auf. Während dem Konstruieren finden Sie unter Umständen heraus, dass ein bestimmter Kanalabschnitt mit einem anderen Schacht verbunden werden sollte.
