Dieser Querschnittsbestandteil fügt ein Bankett ein, das Sie zur Steuerung der Querneigung verwenden können. Es ist für die Verwendung in Verbindung mit dem Querschnittsbestandteil FahrspurInnenÜberhöhtMehrereEbenen konzipiert und unterstützt die Layer-Erweiterung von Belag 1 bis Belag 10.
Zuordnung
Der Zuordnungspunkt befindet sich am Innenrand des befestigten Banketts, der normalerweise an dem Außenrand der Fahrspur liegt.
Eingabeparameter
Hinweis: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen ("%") als prozentuale Neigung gekennzeichnet.
| Parameter | Beschreibung | Typ | Vorgabe |
|---|---|---|---|
| Seite |
Gibt an, dass der Querschnittsbestandteil auf der rechten oder linken Seite des Zuordnungspunkts eingefügt werden soll. |
Links/Rechts | Rechts |
| Bankett Breite | Breite vom Zuordnungspunkt bis zum Anschlusspunkt des Banketts | Numerisch |
2.4 m 8.0 ft |
| Überhöhungsneigung verwenden | Gibt an, dass die Neigung von der Querneigungsangabe verwendet wird, die auf der Basislinienachse für das Bankett definiert wurde. |
Auswahlliste:
|
Nein |
| Neigungsrichtung des Banketts |
Gibt an, ob die Bankettneigung vom oder zum Dachprofil verläuft |
Auswahlliste:
|
Vom Dachprofil |
| Vorgabebankettneigung | Vorgabeneigung des Banketts, wenn keine Überhöhungsneigung festgelegt ist. | Numerisch, Neigung (prozentual) | -6.000% |
| UntereTragschicht Böschungsfuß Typ | Legt fest, ob die Böschungsfußverknüpfung auf einer festen Neigung mit variabler Breite oder auf einer festen Breite mit variabler Neigung gehalten werden soll. | Auswahlliste: a) Neigung beibehalten, Breite anpassen, b) Breite beibehalten, Neigung anpassen | Neigung beibehalten, Breite anpassen |
| Böschungsfuß Neigung | Der Wert der festen Neigung (x : 1) der Böschungsfußverknüpfung | Numerisch, positiv | 4 ( : 1) |
| Breite | Wert der festen Breite | Numerisch, positiv |
3 m 10 ft |
| Belag1 Breite | Breite der Erweiterung von Belag 1 | Numerisch, positiv | 0 |
| Belag 2 Breite | Breite der Erweiterung von Belag 2 | Numerisch, positiv | 0 |
| Belag Tiefe | Belagtiefe (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Deckschicht Tiefe | Stärke der Deckschicht (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Zwischenschicht Tiefe | Stärke der Zwischenschicht (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Belag 3 Tiefe | Stärke des Belag3 (entfällt bei null) | Numerisch, nicht negativ |
0.025 m 0.083 ft |
| Weitere_Tragschicht1 Tiefe | Stärke des Basis1-Layers (entfällt bei null) | Numerisch, nicht negativ |
0.100 m 0.333 ft |
| Weitere_Tragschicht2 Tiefe | Stärke des Basis2-Layers (entfällt bei null) | Numerisch, nicht negativ |
0.100 m 0.333 ft |
| Weitere_Tragschicht3 Tiefe | Stärke des Basis3-Layers (entfällt bei null) | Numerisch, nicht negativ |
0.100 m 0.333 ft |
| Frostschutzschicht1 Tiefe | Stärke des Weitere_Frostschutzschicht1-Layers (entfällt bei null) | Numerisch, nicht negativ |
0.300 m 1.0 ft |
| Frostschutzschicht2 Tiefe | Stärke des Weitere_Frostschutzschicht2-Layers (entfällt bei null) | Numerisch, nicht negativ |
0.300 m 1.0 ft |
| Frostschutzschicht3 Tiefe innen | Stärke des Weitere_Frostschutzschicht3-Layers am Zuordnungspunkt (entfällt bei null) | Numerisch, nicht negativ |
0.300 m 1.0 ft |
| Frostschutzschicht3 Tiefe außen | Stärke des Weitere_Frostschutzschicht3-Layers am Rand des Fahrstreifens (entfällt bei null) | Numerisch, nicht negativ |
0.300 m 1.0 ft |
Zielparameter
In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten wie Oberflächen, Achsen und Längsschnittobjekten zugeordnet werden können. Weitere Informationen finden Sie unter im Benutzerhandbuch von AutoCAD Civil 3D.
| Parameter | Typ | Status |
|---|---|---|
| Bankett Breite | Die Achse, mit der die Kante des befestigten Banketts definiert wird. Kann zum Überschreiben des festen Werts für Bankett Breite und zum Binden des Bankettrands an eine Achsparallele verwendet werden. Folgende Objekttypen können hierfür als Ziele verwendet werden: Achsen, Polylinien, Elementkanten oder Vermessungslinienzüge. | Optional |
Ausgabeparameter
| Parameter | Beschreibung | Typ |
|---|---|---|
| Böschungsfuß Neigung | Neigung der Böschungsfußverknüpfung | Numerisch |
| Böschungsfuß Versatz | Versatz des Untergrund-Böschungsfußpunkts | Numerisch |
| Böschungsfuß Höhe | Höhe des Untergrund-Böschungsfußpunkts | Numerisch |
|
Bankett Breite |
Breite des befestigten Banketts |
Numerisch |
| Bankett Neigung |
Neigung des befestigten Banketts |
Numerisch |
Verhalten

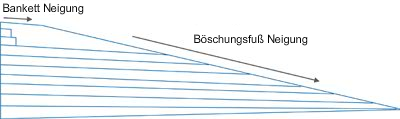

Die Deckschicht des Banketts wird für die vorgegebene Bankettbreite und mit der Vorgabebankettneigung vom Zuordnungspunkt aus nach außen eingefügt. Die Bankett-Böschungsfußverknüpfung kann entweder mit einer festen Neigung (Böschungsfuß-Typ = Neigung) oder einer festen Breite (Böschungsfuß-Typ = Breite) eingefügt werden. Wenn eine feste Neigung verwendet wird, wird die Böschungsfußverknüpfung so weit vom Außenrand des Banketts verlängert, bis sie die untere Verknüpfung schneidet (L11). Andernfalls wird der untere Layer um die Böschungsfußbreite über den Außenrand des Banketts hinaus verlängert und die Böschungsfußverknüpfung an das untere Ende angeschlossen. Alle Verknüpfungen folgen der Neigung der oberen Verknüpfung (L1).
Verhalten in der Entwurfsdarstellung
In der Entwurfsdarstellung stellt dieser Querschnittsbestandteil die Verknüpfungen dar, aus denen das Bankett für eine normale Straße mit Dachprofil besteht. Wenn für Bankett %Neigung und UntereTragschicht %Neigung numerische Neigungswerte angegeben werden, werden die Verknüpfungen mit den angegebenen Neigungswerten dargestellt. Andernfalls werden die Vorgabeneigungen von -6 % verwendet.
Punkt-, Anschluss- und Profilcodes
In der folgenden Tabelle werden die Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnittsbestandteil aufgeführt, denen Codes zugewiesen sind. Punkt-, Verknüpfungs- und Profilartcodes für diesen Querschnitt, denen keine Codes zugewiesen sind, sind nicht in dieser Tabelle enthalten.
| Punkt, Verknüpfung oder Profil | Codes | Beschreibung |
|---|---|---|
| P1 | Fahrspurrand_Außen | Kante der Fahrbahn auf Deckfläche |
| P2 | Bankettrand | Rand des befestigten Banketts auf oberem DGM |
| P11 | Bankettrand_Deckschicht | Rand des befestigten Banketts auf Belag1 |
| P13 | Bankettrand_Zwischenschicht | Rand des befestigten Banketts auf Belag2 |
| P3 | Bankettrand_Tragschicht1 | Rand des befestigten Banketts auf Tragschicht1 |
| P4 | Bankettrand_Tragschicht2 | Rand des befestigten Banketts auf Tragschicht2 |
| P5 | Bankettrand_Tragschicht3 | Rand des befestigten Banketts auf Tragschicht3 |
| P6 | Bankettrand_Frostschutzschicht1 | Rand des befestigten Banketts auf Weitere_Frostschutzschicht1 |
| P7 | Bankettrand_Frostschutzschicht2 | Rand des befestigten Banketts auf Weitere_Frostschutzschicht2 |
| P8 | Bankettrand_Frostschutzschicht3 | Rand des befestigten Banketts auf Weitere_Frostschutzschicht3 |
| P9 | Böschungsfuß_Planum | Böschungsfußpunkt von Frostschutzschicht |
| L1 | Planung, Belag | Deckschichtoberfläche |
| L2 | Deckschicht | |
| L3 | Zwischenschicht | |
| L4 | Weitere_Zwischenschicht3 | |
| L5 | Weitere_Tragschicht1 | |
| L6 | Weitere_Tragschicht2 | |
| L7 | Weitere_Tragschicht3 | |
| L8 | Weitere_Frostschutzschicht1 | |
| L9 | Weitere_Frostschutzschicht2 | |
| L10 | Planum, Frostschutzschicht3 | |
| L11-L17 | Neigung_Verknüpfung | |
| S1 | Belag | |
| S2 | Deckschicht | |
| S3 | Zwischenschicht | |
| S4 | Weitere_Zwischenschicht3 | |
| S5 | Weitere_Tragschicht1 | |
| S6 | Weitere_Tragschicht2 | |
| S7 | Weitere_Tragschicht3 | |
| S8 | Weitere_Frostschutzschicht1 | |
| S9 | Weitere_Frostschutzschicht2 | |
| S10 | Weitere_Frostschutzschicht3 |

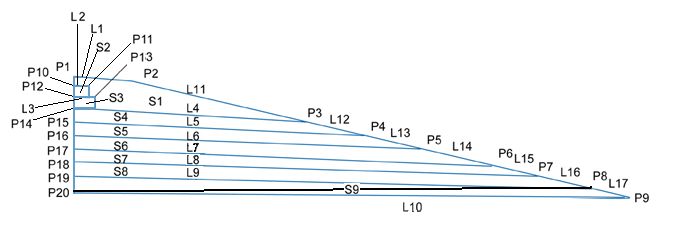

Code-Diagramm
