Dieser Querschnittsbestandteil fügt die Schienen, Schwellen sowie den Gleisschotter und Untergleisschotter für einen eingleisigen Schienenweg ein.
An die linke und rechte Seite sollte jeweils ein Böschungsfuß-Querschnittsbestandteil anschließen, um zu bestehendem Gelände in Abtrags- und Auftragssituationen einen Abschluss herzustellen.
Dieser Querschnittsbestandteil eignet sich zur Visualisierung und Demonstration des Einsatzes des 3D-Profilkörperentwurfs für Schienenanwendungen. Er ist nicht für die tatsächliche Konstruktionsarbeit gedacht.
Zuordnung
Der Zuordnungspunkt befindet sich in einem Abstand, der der Höhe der Schiene entspricht, über der Mittellinie der Schwelle.
Eingabeparameter
Hinweis: Alle Bemaßungen sind in Meter oder Fuß angegeben, wenn nicht anders vermerkt. Alle Neigungen sind in Länge/Höhe (zum Beispiel 4:1) angegeben, wenn nicht durch ein Prozentzeichen ("%") als prozentuale Neigung gekennzeichnet.
|

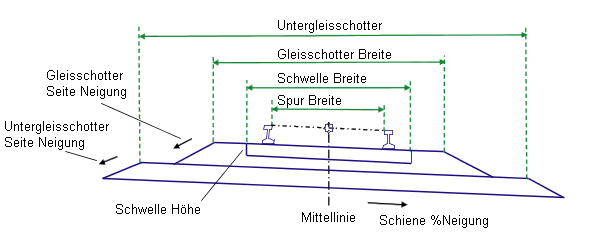

Parameter |
Beschreibung |
Typ |
Vorgabe |
|---|---|---|---|
|
Schiene %Neigung |
%-Neigung des Gleisbetts |
Numerisch |
0 (%) |
|
Spur Breite |
Breite der Gleisspur von Innenkante zu Innenkante der Schienen. Die Schienen werden symmetrisch über der Mittellinienachse platziert. |
Numerisch, positiv |
1.435 m 4.7083 ft (4’ 8-1/2”) |
|
Schwelle Breite |
Breite der Schwelle, die symmetrisch über der Mittellinie platziert ist |
Numerisch, positiv |
2.4 m 8.0 ft |
|
Schwelle Höhe |
Höhe der Schwelle |
Numerisch, positiv |
0.200 m 0.67 ft |
|
Gleisschotter Breite |
Breite der Oberkante der Gleisschotterschicht, die symmetrisch über der Mittellinie platziert ist |
Numerisch, positiv |
3.6 m 12.0 ft |
|
Gleisschotter Tiefe |
Stärke der Gleisschotterschicht von Deckschicht |
Numerisch, positiv |
0.3 1.0 ft |
|
Gleisschotter Seite Neigung |
Seitenneigung (x:1) der Gleisschotterschicht |
Numerisch, positiv |
2 (: 1) |
|
Untergleisschotter Breite |
Breite der Oberkante der Untergleisschotterschicht, die symmetrisch über der Mittellinie platziert ist |
Numerisch, positiv |
6.6 m 22.0 ft |
|
Untergleisschotter Tiefe |
Stärke der Untergleisschotterschicht |
Numerisch, positiv |
0.3 1.0 ft |
|
Untergleisschotter Seite Neigung |
Seitenneigung der Untergleisschotterschicht |
Numerisch, positiv |
2 (: 1) |
Zielparameter
In diesem Abschnitt werden die Parameter dieses Querschnittsbestandteils aufgelistet, die einem oder mehreren Zielobjekten wie Oberflächen, Achsen und Längsschnittobjekten zugeordnet werden können. Weitere Informationen finden Sie unter im Benutzerhandbuch von AutoCAD Civil 3D.
Zielparameter: Keine.
Ausgabeparameter
Keine.
Verhalten
Die Verknüpfungen für die Schienen, Schwellen sowie den Gleis- und Untergleisschotter werden basierend auf den angegebenen Eingabeparameterwerten berechnet und platziert. Wenn der Wert für Schiene %Neigung ungleich null ist, wird die Höhe des 3D-Profilkörperlängsschnitts in der Mitte der Schiene auf der niedrigen Seite gehalten. Die Verknüpfungen für Deckschicht, Schwellen sowie Gleis- und Untergleisschotter werden auf Schiene %Neigung gehalten.
Verhalten in der Entwurfsdarstellung
In der Entwurfsdarstellung stellt dieser Querschnittsbestandteil die Verknüpfungen dar, aus denen Deckschicht, Gleis- und Untergleisschotter und Böschungen bestehen.
Konstanten
|

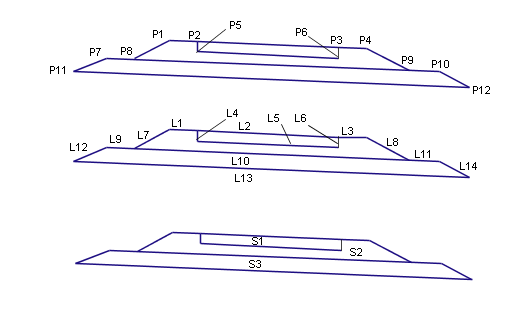

Punkt, Verknüpfung oder Profil |
Konstante |
Beschreibung |
|---|---|---|
|
P1, P4 |
KGB |
Gleisschotterbankettrand |
|
P2, P3 |
SK |
Rand der Schwelle |
|
P8,P9 |
Böschungsfuß_Gleisschotter |
Böschungsfußpunkt für die Gleisschotterschicht |
|
P7, P10 |
KUGB |
Untergleisschotterbankettrand |
|
P11, P12 |
Böschungsfuß_Untergleisschotter |
Böschungsfußpunkt für die Untergleisschotterschicht |
|
Alle Schienenpunkte |
S1, S2, ..… |
Sequenziell nummeriert für Längsanschluss (im Diagramm nicht dargestellt) |
|
L1, L3 |
Planung, Gleisschotter |
Deckschicht auf Gleisschotterschicht |
|
L2 |
Planung, Schwelle |
Deckschicht auf Schwellenoberkante |
|
L4, L6 |
Schwelle |
Seiten der Schwelle |
|
L7, L8 |
Planung, Gleisschotter |
Böschungen auf Gleisschotterschicht (Böschungen) |
|
L10 |
Gleisschotter |
Unterkante von Gleisschotter |
|
L9, L11, L12, L14 |
Planung, Untergleisschotter |
Deckschicht auf Untergleisschotterschicht |
|
L13 |
Untergleisschotter |
Unterkante von Untergleisschotter |
|
S1 |
Schwelle |
|
|
S2 |
Gleisschotter |
|
|
S3 |
Untergleisschotter |
|
|

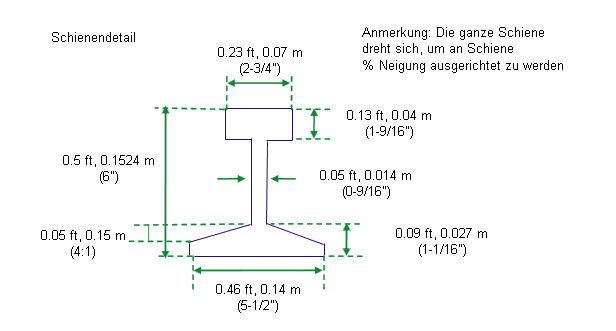

Schienen Profilarten |
Schiene |
Im Diagramm nicht dargestellt |
Code-Diagramm
