Sie können Überhöhung für einen Gleis-Querschnittsbestandteil definieren, indem Sie Überhöhungsparameter auf der Registerkarte Überhöhung definieren. Wenn Sie die Parameter LeftRail und RightRail definieren, behandelt der Subassembly Composer den Querschnittsbestandteil als einen Schienenquerschnitt, auf den Überhöhungswerte angewendet werden. Nachdem Sie das Kontrollkästchen ApplyAOR in der Gruppe Eigenschaften für Verknüpfungen, auf die Sie Überhöhung anwenden möchten, aktiviert haben, sehen Sie den Überhöhungseffekt in der Gruppe Voransicht im Straßenmodus.

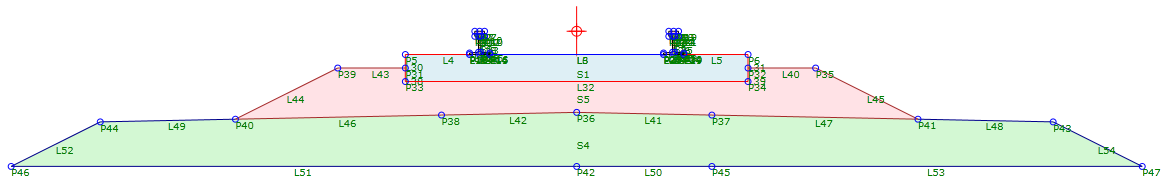

Um eine korrekte Berechnung der Überhöhung sicher zu stellen, vergewissern Sie sich, dass der in der Gruppe Voransicht angezeigte Ursprung (angegeben durch
) am Punkt auf der Mitte zwischen dem linken oberen Schienenpunkt und dem rechten oberen Schienenpunkt liegt, wie in der nachstehenden Abbildung gezeigt:
Sie können einen Gleis-Querschnittsbestandteil in Autodesk Subassembly Composer, um den Überhöhungseffekt im 3D-Profilkörper-Querprofilplan anzuzeigen. Sie können die Werte der Überhöhungsparameter nach dem Importieren des Querschnittsbestandteils in Autodesk Subassembly Composer anpassen. Um eine korrekte Berechnung der Überhöhung sicher zu stellen, vergewissern Sie sich, dass der Wert für den Laufkreisabstand in den Gleisachseneigenschaften mit dem tatsächlichen Laufkreisabstand des Gleis-Querschnittsbestandteils identisch ist.
Beispiele
Ein Beispiel für das Definieren von Überhöhung finden Sie in der folgenden PKT-Beispieldatei:
