In dieser Übung untersuchen Sie, wie die Böschungsfuß-Querschnittsbestandteile im Querprofil auf den 3D-Profilkörper angewandt werden. Sie werden Stationen sehen, an denen die aktuellen Böschungsfußparameter nicht für die Gebietsbedingungen geeignet sind.
Untersuchen des vorhandenen 3D-Profilkörpers
- Öffnen Sie die Datei Assembly-2a.dwg im Ordner der Zeichnungen für Übungslektionen.
Die Zeichnung enthält zwei Ansichtsfenster. Ein abgeschlossener 3D-Profilkörperquerschnitt wird im obersten Ansichtsfenster angezeigt. Ein DGM, 3D-Profilkörper und Höhenplan werden im unteren Ansichtsfenster angezeigt.
- Wählen Sie im unteren Ansichtsfenster den 3D-Profilkörper aus. Klicken Sie auf
. - Klicken Sie auf der Registerkarte Querprofil auf die Schaltflächen

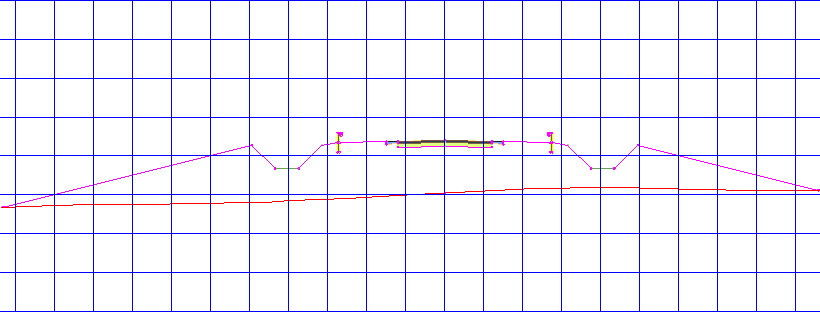

, um zu untersuchen, wie der Querschnitt Durchgangsstraße an den 3D-Profilkörperstationen angewandt wird. Der Querschnitt erstellt einen Graben auf einer der Straßenseiten. Am Anfang und Ende des 3D-Profilkörpers sind der Abtrag und Auftrag relativ konsistent auf beiden Seiten.
In den folgenden Übungen arbeiten Sie mit zwei Bedingungen:

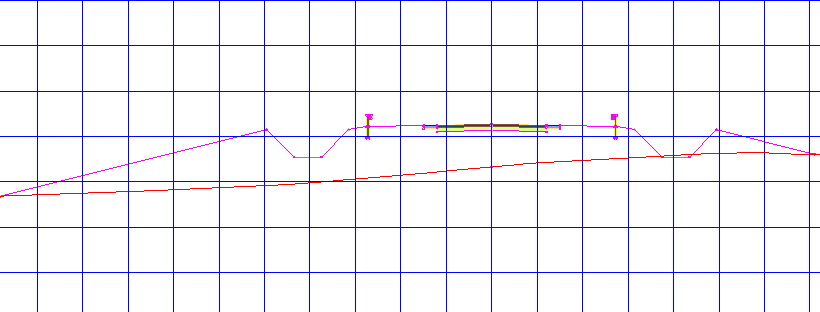

- Die Auftragsbedingung der Stationen 0+00 bis 1+00 generiert einen relativ tiefen Auftrag links. Während der 3D-Profilkörperquerschnitt ordnungsgemäß für die anderen Bereiche des 3D-Profilkörpers erstellt wird, ändern Sie das Design, um in diesem Bereich anders vorzugehen.

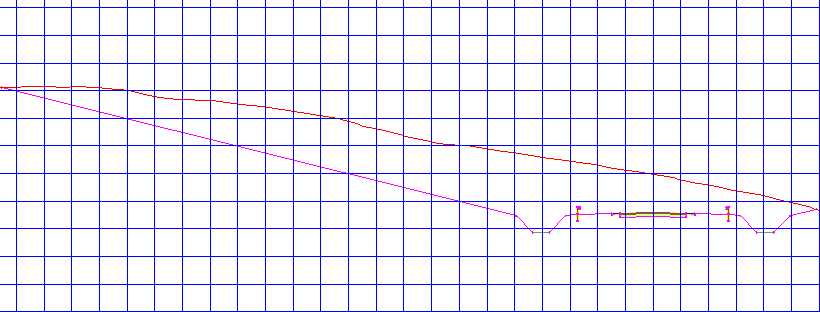

- Für die Stationen 5+00 bis 8+00 muss viel mehr Material von der linken Seite des 3D-Profilkörpers abgetragen werden. Obwohl der Querschnitt Durchgangsstraße für die meisten 3D-Profilkörper angemessen ist, ist er für diese Stationen nicht geeignet.
- Die Auftragsbedingung der Stationen 0+00 bis 1+00 generiert einen relativ tiefen Auftrag links. Während der 3D-Profilkörperquerschnitt ordnungsgemäß für die anderen Bereiche des 3D-Profilkörpers erstellt wird, ändern Sie das Design, um in diesem Bereich anders vorzugehen.
- Klicken Sie im Werkzeugkasten 3D-Profilkörper-Querprofilwerkzeuge anzeigen/bearbeiten auf , um zur Station 0+00 zurückzukehren.
Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 2: Hinzufügen von bedingten Querschnittsbestandteilen zu einem 3D-Profilkörperquerschnitt.
