Sie können eine oder mehrere Druckleitungskomponenten so ändern, dass sie der Höhe des Referenz-DGMs folgen.
Wenn Sie das Layout des Druckleitungsnetzes mithilfe eines Referenz-DGMs in der Draufsicht erstellen, sind nur die Anfangs- und Endpunkte der Segmente relativ zur Referenz-DGM-Höhe festgelegt.
Wenn das Referenz-DGM stark voneinander abweichende Höhen aufweist, werden Teile des Druckleitungsnetzes möglicherweise zu weit über oder unter dem DGM erstellt. Sie können den Befehl DGM folgen verwenden, um das Druckleitungsnetz im Höhenplan zu bearbeiten, sodass Sie dem DGM genauer folgt.

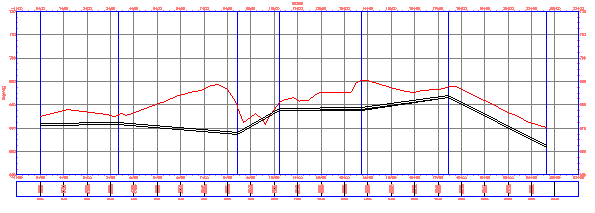

Beispiel vor Verwendung des Befehls DGM folgen:

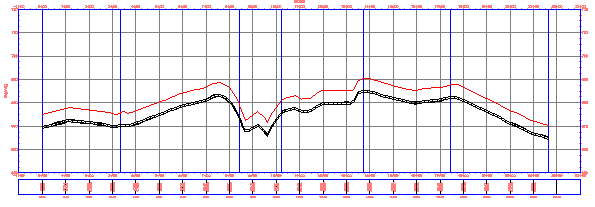

Beispiel nach Verwendung des Befehls DGM folgen:
Der Befehl DGM folgen teilt Druckleitungen in gerade Segmente entsprechend der Standardlänge und ändert die Höhe der neuen Segmente. Sie können die Abschrägungswinkel zwischen diesen Segmenten prüfen, indem Sie den Befehl Entwurfsüberprüfung nach dem Befehl DGM folgen ausführen.
