Sie können die Schnittpunkte einer durch zwei Punkte gebildeten Linie und einem Bogen berechnen, der durch einen radialen Punkt und einen Radius definiert ist.
So berechnen Sie einen Schnittpunkt Bogen/Linie im Vermessungsbefehlsfenster
- Klicken Sie im Projektbrowser auf der Registerkarte Vermessung mit der rechten Maustaste auf das Netz, das Sie bearbeiten möchten, und wählen Sie Vermessungsbefehlsfenster.
- Klicken Sie auf Menü Schnittpunkte
Bogen/Linie. - Geben Sie die Punktkennung des Bogenmittelpunktes ein.
- Geben Sie den Radius des Bogens ein.
- Geben Sie die Anfangspunktkennung der Linie ein.
- Geben Sie den abgehenden Punkt oder Richtungspunkt für die Linie ein.
- Geben Sie einen Versatz ein.
- Wählen Sie eine der folgenden Optionen:
- N: Zum Auswählen des nördlichsten Schnittpunktes.
- S: Zum Auswählen des südlichsten Schnittpunktes.
- E: Zum Auswählen des östlichsten Schnittpunktes.
- W: Zum Auswählen des westlichsten Schnittpunkts.
- R: Zum Auswählen des nächstgelegenen Schnittpunkts.
- F: Zum Auswählen des am weitesten entfernten Schnittpunkts. 1: Zum Auswählen von Schnittpunkt 1.
- 2: Zum Auswählen von Schnittpunkt 2.
- A: Zum Auswählen aller Schnittpunkte.
- P: Zum Auswählen des Schnittpunkts mit dem Zeigegerät.
So berechnen Sie einen Schnittpunkt Bogen/Linie mit der Vermessungsbefehlssprache
- Klicken Sie im Projektbrowser auf der Registerkarte Vermessung mit der rechten Maustaste auf das Netz, das Sie bearbeiten möchten, und wählen Sie Vermessungsbefehlsfenster.
- Geben Sie in der Befehlszeile Folgendes ein:
ARCLN [Punkt] [Radius] [Punkt 1] [Punkt 2] [Versatz]
Beispiel für die Befehlszeile
NE 1 100 100
NE 2 200 200
NE 3 250 100
ARCLN 3 200 1 2 -100
! INTERSECTION # 1 NORTH:100.000000 EAST:245,645615
! INTERSECTION # 2 NORTH:100.000000 EAST:-37,066972

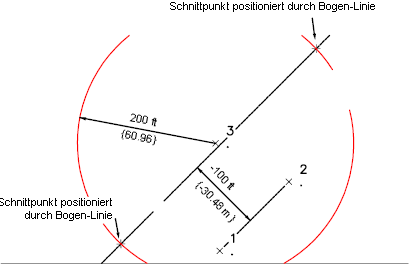

Schnittpunkte befinden sich zwischen einem Bogenradius von 200 mit einem Mittelpunkt an Punkt 3 und einer Linie, die zwischen den Punkten 1 und 2 mit einem Versatzabstand von 100 nach links gezeichnet wurde.
Schnittpunkt zwischen Bogen und Linie
