So arbeiten Sie mit Achsstationsversatzbeschriftungen

Fügen Sie an festen Punkten in der Zeichnung Stationsversatzbeschriftungen hinzu. Da die Stationsversatzbeschriftungen zur Positionsbestimmung des Stationsversatzpunkts ein Punktsymbol verwenden, müssen Sie zudem einen Symbolstil angeben.

Anmerkung: Auf der Eigenschaftenpalette können Sie die Achse ändern, auf die Stations-/Versatzbeschriftungen verweisen. Sie können mehrere Beschriftungen auswählen, und die referenzierte Achse in einem Schritt ändern.

So fügen Sie Stationsversatzbeschriftungen an einem festen Punkt hinzu

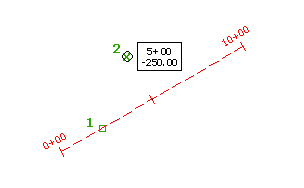

Geben Sie für die ausgewählte Achse (1) die XY-Position des gewünschten Punkts (2) an. Wenn die Achse verschoben wird, wird die X-/Y-Position des Punkts beibehalten, die Beschriftungen werden allerdings aktualisiert, sodass die neue Station und die neuen Versatzabstände angezeigt werden.

Anmerkung: Wenn Sie die Achse bearbeiten, werden die Beschriftungen, die Sie mit dem Befehl Station/Versatz - Fester Punkt hinzufügen, nicht verschoben.
  1. Klicken Sie auf Registerkarte Beschriften Gruppe Beschriftungen und Tabellen Menü Beschriftungen hinzufügen Achse Station/Versatz – Fest.
  2. Wählen Sie die zu beschriftende Achse aus.
  3. Wählen Sie die Punktposition für die Beschriftung aus.

So fügen Sie Stationsversatzbeschriftungen für relative Punkte hinzu

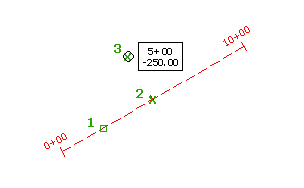

Für die ausgewählte Achse (1) geben Sie die gewünschte Station (2) und den Versatzabstand (3) an. Wenn die Achse verschoben wird, bewegt sich die Beschriftung mit und behält die relative Stations- und Versatzposition bei.

Anmerkung: Wenn Sie die Achse verschieben, werden die mit dem Befehl für Station/Versatz hinzugefügten Beschriftungen mit dem Punkt verschoben.
  1. Klicken Sie auf Registerkarte Beschriften Gruppe Beschriftungen und TabellenMenü Beschriftungen hinzufügenAchseStation/Versatz.
  2. Wählen Sie die zu beschriftende Achse aus.
  3. Wählen Sie die Station und den Versatzabstand für die Beschriftung aus.
