Verwenden Sie ein Schnittobjekt zum Untersuchen von DGMs, 3D-Profilkörpern und Kanalnetzen entlang einer Querprofillinie (über eine Achse). In AutoCAD Civil 3D ist jedes Querprofil ein Objekt.
Ein Querprofil ist ein Objekt, das Höheinformationen entlang einer Querprofillinie enthält. Jedes DGM, 3D-Profilkörpermodell oder Kanalnetz, das die vertikale Ebene schneidet, die durch die Querprofillinie definiert ist, resultiert in einem Querprofil-Objekt.
Querprofillinien kreuzen eine Achse in einem angegebenen Abstand nach links und rechts. Normalerweise werden Querprofillinien an bestimmten Stationen entlang einer horizontalen Achse erstellt.
Wenn Sie Querprofillinien entlang einer Achse erstellen, werden auch die Querprofil-Objekte für einen bestimmten Satz bestehender oder geplanter DGMs, 3D-Profilkörpermodelle oder Kanalnetze erstellt. Die Standardstile jeder Querprofillinie und die Querprofil-Objekte werden durch eine Querprofillinien-Gruppe vorgegeben. Weitere Querprofil-Objekte können zur Querprofillinien-Gruppe hinzugefügt werden, nachdem die Querprofillinien erstellt wurden. Um die Querprofile in der Zeichnung zu plotten, erstellen Sie einzelne oder mehrere Querprofilpläne.

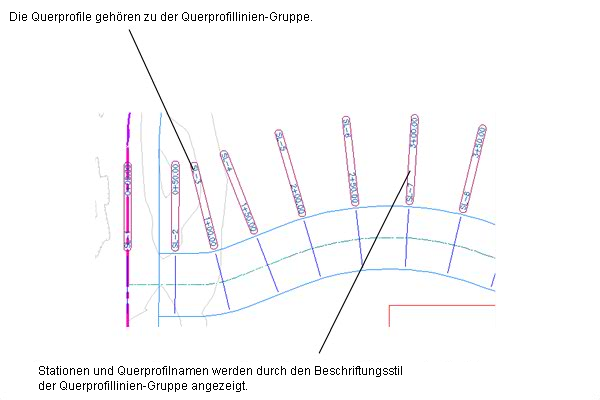

Eine Gruppe von Querprofillinien
Querprofile können genauso wie Achsen und Längsschnitte mit Beschriftungssätzen versehen werden. Mit Beschriftungssätzen können Sie eine unbegrenzte Anzahl verschiedener Beschriftungstypen speichern und anwenden.

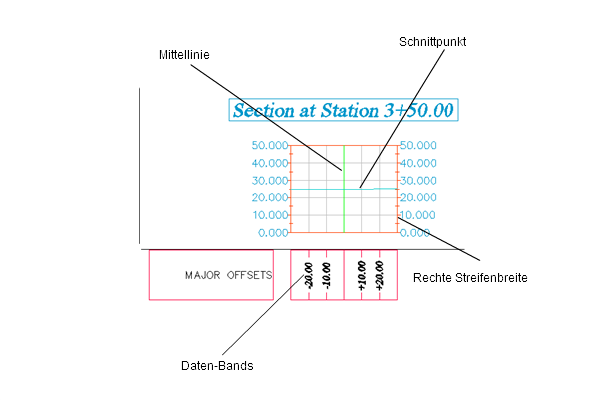

Querprofilansicht einer Querprofillinie
DGMs in Querprofil
Wenn ein DGM in einem Querprofil eingeschlossen ist, wird es durch die folgenden Komponenten definiert:
- Scheitelpunkte oder Neigungsbrechpunkte, an denen eine Neigungslinie endet und möglicherweise eine weitere Linie beginnt.
- Liniensegmente, die die Neigung (prozentual) der DGM zwischen zwei Neigungsbrechpunkten genau bezeichnen.
Wenn beispielsweise ein Querprofil von einem triangulierten DGM aus entnommen wird, so werden die Neigungsunterbrechungen an dem Punkt extrahiert, an dem sich die Querprofillinien mit dem TIN-Rand kreuzen. Die Höhe zwischen diesen beiden Liniensegmenten wird linear interpoliert und mit einer geraden Linie verbunden (vorausgesetzt, dass die Querprofillinie zwischen diesen beiden Punkten ebenfalls eine gerade Linie ist).
3D-Profilkörper im Querprofil
Wenn ein 3D-Profilkörper in ein Querprofil eingeschlossen wird, wird der 3D-Profilkörper durch die geschlossenen Profile und mehrere Layer dargestellt, die aus den 3D-Profilkörper-Querschnitten und -Querschnittsbestandteilen gebildet werden.
Kanalnetze im Querprofil
Wenn ein Kanalnetz in ein Querprofil eingeschlossen wird, zeigt das Querprofil die Netzkomponenten an, die im Kanal- und Schacht/Bauwerkstil angegeben sind.
