Informationen zur AutoCAD Civil 3D-Multifunktionsleiste

Die Multifunktionsleiste stellt in AutoCAD Civil 3D die hauptsächliche Schnittstelle zum Zugriff auf Befehle und Funktionen dar.

Die auf der Multifunktionsleiste verfügbaren Befehle sind in Registerkarten angeordnet. Jede Registerkarte enthält wiederum eine Reihe von Gruppen, die gemäß der Aufgaben sortiert sind.

Die Multifunktionsleiste ist in der Regel aktiviert (d. h. sie wird angezeigt). Sie kann mit den Befehlen MFLEISTE und MFLEISTESCHL ein- und ausgeblendet werden.

Es gibt zwei grundlegende Arten von Registerkarten auf der Multifunktionsleiste: statisch und kontexabhängig

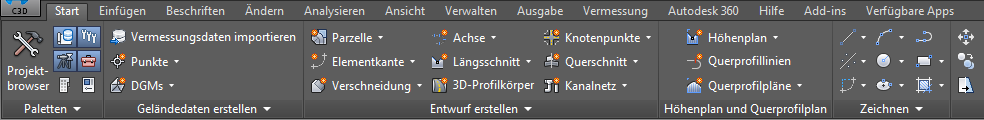

Statische Registerkarten auf der Multifunktionsleiste

Statische Multifunktionsleisten-Registerkarten werden immer angezeigt, wenn die Multifunktionsleiste aktiviert ist. Sie enthalten die meisten in den Dropdown-Menüs der Menüleiste und den Werkzeugkästen verfügbaren Funktionen. Statische Multifunktionsleisten-Registerkarten sind grau unterlegt.

Kontextabhängige Registerkarten auf der Multifunktionsleiste

Kontextabhängige Multifunktionsleisten-Registerkarten werden automatisch angezeigt, wenn Sie ein Objekt auswählen oder einen objektspezifischen Befehl aufrufen. Wenn Sie z. B. ein Kanalnetzobjekt auswählen, wird die kontextabhängige Registerkarte Kanalnetz eingeblendet.

Kontextabhängige Registerkarten enthalten Befehle für das gerade ausgewählte Objekt. Die meisten kontextabhängigen Registerkarten können geschlossen werden, indem Sie die Auswahl des Objekts aufheben.

Multifunktionsleisten-Registerkarten bei Auswahl mehrerer Objekte

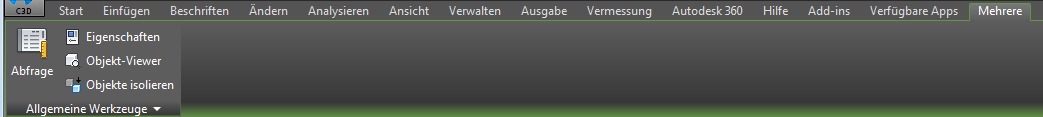

Wenn mehrere Arten von Objekten gleichzeitig ausgewählt werden, wird die kontextabhängige Registerkarte Mehrere in der Multifunktionsleiste angezeigt. Wenn Sie z. B. sowohl ein Kanalnetzobjekt als auch ein Achsobjekt auswählen, wird die kontextabhängige Registerkarte Mehrere eingeblendet.

Gruppe Launchpad

Die kontextabhängigen Multifunktionsleisten in AutoCAD Civil 3D enthalten die Gruppe Launchpad, die Zugriff auf Befehle bietet, die Sie möglicherweise als Nächstes im Arbeitsablauf verwenden.

Wenn Sie z. B. ein Achsobjekt auswählen, wird die kontextabhängige Registerkarte Achse angezeigt. In der Gruppe Launchpad auf der kontextabhängigen Registerkarte Achse finden Sie etliche Befehle, die Sie möglicherweise als Nächstes verwenden möchten. So möchten Sie vielleicht einen 3D-Profilkörper, einen Schnittpunkt oder eine Datenverknüpfung anhand der Achse erstellen.

Gleichermaßen bietet das Launchpad auf der kontextabhängigen Registerkarte 3D-Profilkörper Zugriff auf Befehle, mit denen Sie unter Umständen arbeiten möchten, während ein 3D-Profilkörper ausgewählt ist. So können Sie beispielsweise über dieses Launchpad auf die Befehle Querprofillinien erstellen und Elementkanten aus 3D-Profilkörper zugreifen.

Anmerkung: Weitere Informationen zu grundlegenden Funktionen der Multifunktionsleiste finden Sie in der AutoCAD-Hilfe.
