Die Position einer Beschriftungskomponente wird durch eine Anschlusskomponente, einen Anschlusspunkt und einen Zuordnungspunkt bestimmt. Drehwinkel sowie X- und Y-Abstände werden relativ zur Anschlusskomponente und zum Anschlusspunkt angewendet.
- Anschlusskomponente: Relativ zur Anschlusskomponente wird die Beschriftungskomponente positioniert. Die Anschlusskomponente kann das beschriftete Objekt oder eine andere Beschriftungskomponente sein.
- Anschlusspunkt: Der Anschlusspunkt ist die Position auf dem Anker, die an den Zuordnungspunkt der Beschriftungskomponente angehängt ist. Dabei kann es sich um die Beschriftungsposition (wenn die Anschlusskomponente auf Element gesetzt ist) oder eine von mehreren Positionen auf der Beschriftungskomponente (wenn die Anschlusskomponente auf eine bestimmte Beschriftungskomponente gesetzt ist) handeln.
- Zuordnungspunkt: Der Zuordnungspunkt ist die Position auf der Beschriftungskomponente, die an den Anschlusspunkt angehängt ist.
In der folgenden Abbildung ist dargestellt, wie diese Punkte gemeinsam die Position der Beschriftungskomponente (der gedrehte Text in der Abbildung) bestimmen:

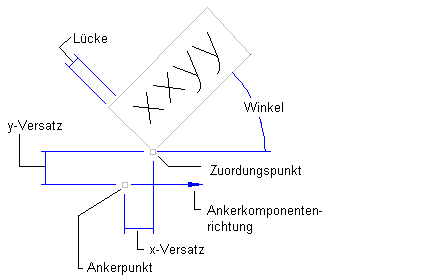

Anschluss- und Zuordnungspunkte für Textkomponente
Der Anker befindet sich an einer Linie (der Anker ist auf Element und der Anschlusspunkt auf Beschriftungsposition gesetzt). Der Zuordnungspunkt am Text ist auf Unten links gesetzt. Beachten Sie, wie die X- und Y-Abstände, der Winkel und die Randlücke die Position der Beschriftung relativ zu den Zuordnungs- und Anschlusspunkten beeinflussen
In der folgenden Abbildung werden die unterschiedlichen Punkte auf Beschriftungskomponenten dargestellt, die als Anschluss- oder Zuordnungspunkte verwendet werden können.

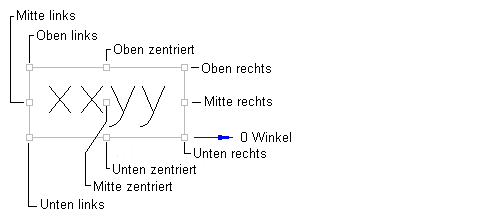

Anschluss- und Zuordnungspunkte an Textkomponente

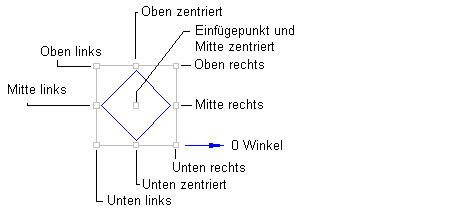

Anschluss- und Zuordnungspunkte an Blockkomponente
Anschluss- und Zuordnungspunkte an einer Richtungspfeilkomponente
Anschlusspunkte für Linien, Bogen und Übergangsbogen
Die Anschlusspunkte für Linien- und Bogenbeschriftungen ermöglichen das Erstellen zahlreicher weiterer Beschriftungsstile für Grafiktypen. Sie können z. B. so genannte Crow's Feet anzeigen, um Segmentanfang und -ende zu markieren.
Diese Anschlusspunkte gelten für folgende Segmentbeschriftungen: Parzellenlinien- und Bogenbeschriftungen, Beschriftungen für allgemeine Linien und Bogen, Achslinien sowie Beschriftungen für Bogen- und Übergangsbogen.
Es gibt vier Anschlusspunkte für Linienbeschriftungen, die Sie verwenden können, um Beschriftungen folgenden Positionen zuzuordnen: Start-, End- und Mittelpunkt- sowie Beschriftungspositionen. Der Anker für die Beschriftungsposition kann durch Ziehen an einen beliebigen Punkt auf der Linie verschoben werden.

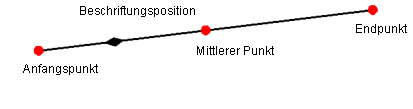

Anschlusspunkte für Linienbeschriftungen
Für Übergangsbogenbeschriftungen gibt es zusätzlich zu den Start-, End- und Mittelpunktankern und der Beschriftungsposition einen Schnittpunktanker.

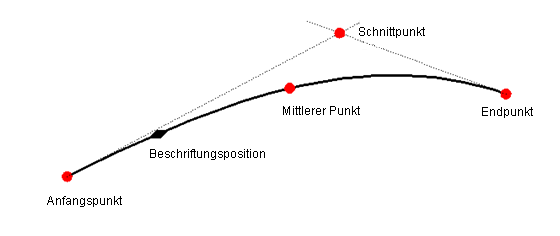

Anschlusspunkte für Übergangsbogenbeschriftungen
Mit Bogenbeschriftungsankern können Sie eine Beschriftung mit dem Mittelpunkt des Bogens verknüpfen.

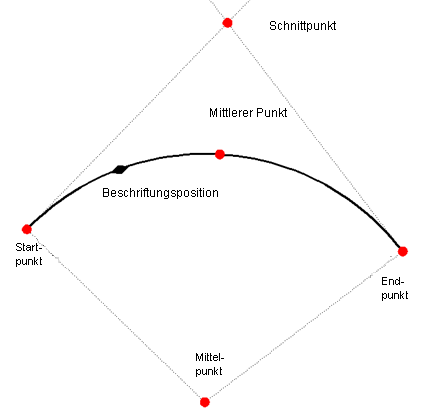

Anschlusspunkte für Bogenbeschriftungen
