Informationen zum Projizieren von Objekten auf mehrere Querprofilpläne

Sie können Objekte auf mehrere Querprofilpläne projizieren, indem Sie Projektionsregeln für die Objekte festlegen.

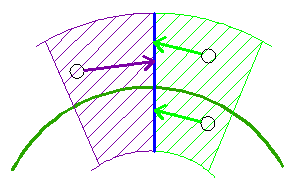

Anstatt einzelne, zu projizierende Objekte auszuwählen, werden alle Objekte eines bestimmten Typs innerhalb eines bestimmten Bereichs vor und nach den Querprofillinien projiziert.

Anmerkung: In den Abbildungen in diesem Thema sind die Querprofillinien blau dargestellt und kreuzen eine dunkelgrün dargestellte Achse. Die violett schraffierten Flächen stellen die Bereiche vor den Querprofillinien und die grün schraffierten Flächen die Bereiche nach den Querprofillinien dar.

Lineare Objekte, wie z. B. Elementkanten, Vermessungslinienzüge und 3D-Polylinien, werden nur projiziert, wenn Sie eine Querprofillinie für einen angegebenen Querprofilplan schneiden. Die Projektionsregeln gelten nicht für diese Objekte.

Projektionsregel: Option Nach Prozent

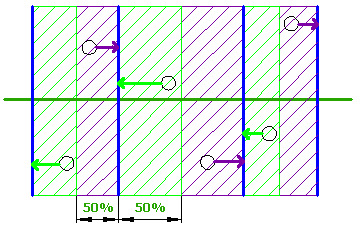

Die Option Nach Prozent ist hilfreich, wenn die Querprofillinien nicht gleichmäßig entlang der Achse verteilt sind. Wenn Sie beispielsweise in der folgenden Abbildung einen Prozentsatz von 50 verwenden, wird der gesamte Bereich zwischen den Querprofillinien eingeschlossen, obwohl diese unterschiedliche Entfernungen haben.

Projektionsregel: Option Nach Entfernung

Die Option Nach Entfernung ist hilfreich, wenn die Linien gleichmäßig verteilt sind oder wenn Sie nur die Objekte einschließen möchten, die sich in einer absoluten Entfernung von den Querprofillinien befinden.

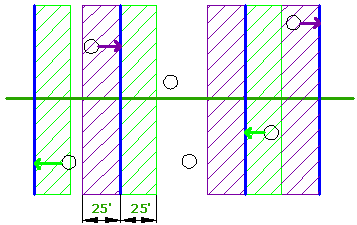

Die folgende Abbildung zeigt, wie Objekte in einem angegebenen Abstand von 25' vor und nach den Querprofillinien projiziert werden.

Wenn sich der Einfügepunkt eines Objekts innerhalb des Bereichs befindet, wird es auch dann projiziert, wenn ein Teil des Objekts über den Bereich hinaus reicht, wie bei dem Objekt in der linken unteren Ecke der Abbildung gezeigt.

Projektionsregeln für nicht lotrechte und nicht radiale Querprofillinien

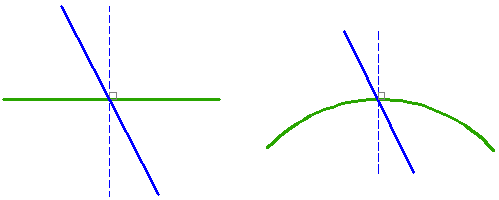

Der Befehl Objekte in mehrere Querprofilpläne projizierengeht von folgenden Voraussetzungen aus:

Wenn Sie über Querprofillinien verfügen, die weder lotrecht noch radial sind, kann sich ein Objekt, das scheinbar "vor" oder "hinter" einer Querprofillinie liegt, aufgrund der Art und Weise, in der die Station des Objekts relativ zur Achse bestimmt wird, tatsächlich an der gegenüberliegenden Position befinden.

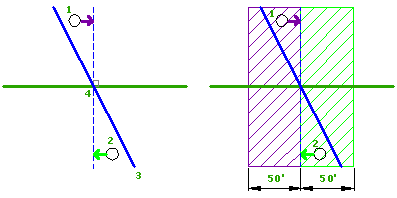

Die folgende Abbildung veranschaulicht diesen Fall. Die Station von Objekt 1 befindet sich vor der Position, an der die Querprofillinie die Achse (4) kreuzt, sodass die Projektionsregeln für "vor" verwendet werden, obwohl das Objekt selbst scheinbar hinter der verzerrten Querprofillinie (3) liegt.

Das Gegenteil trifft auf Objekt 2 zu. Dieser liegt gemäß seiner Station hinter der Querprofillinie, sodass die Regeln für "nach" angewendet werden. Da sich beide Objekte in einem "vor"- oder "nach"-Bereich befinden, werden beide projiziert.

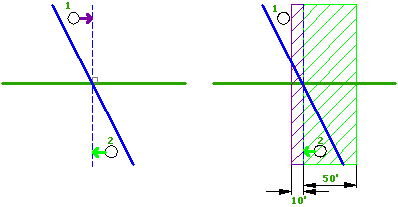

Die folgende Abbildung zeigt, wie sich ein kleinerer "vor"-Bereich auf die Projektionsergebnisse auswirkt. Da die Station von Objekt 1 jetzt außerhalb des Bereichs liegt, wird Objekt 1 nicht projiziert.
