Erste Schritte (Lernprogramm)

Erfahren Sie, wie Sie mit Autodesk Simulation DFM ein besseres Spritzguss-Kunststoffteil konstruieren können.

Sie untersuchen die Konstruktionsfehler in einem Formteil und erhalten vom DFM-Widget Informationen über die Auswirkungen von Formteiländerungen.

1. 1. Klicken Sie auf Öffnen, navigieren Sie zum Lernprogrammordner und öffnen Sie mouse_upper.ipt. Diese Datei wird in der Regel unter C:\Program Files\Autodesk\Simulation DFM 2014\tutorial\ installiert.

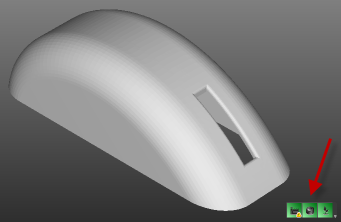

      Das Modell wird geladen. Die DFM-Indikatoren werden berechnet und im Widget angezeigt.



      Tipp: Wenn Sie das Widget nicht sehen, vergrößern Sie das Fenster, in dem das Modell angezeigt wird.
      Im Widget werden drei Bereiche der Konstruktion dargestellt.

      Herstellbarkeit

      Geometrie- und Produktionsprobleme, die Auswirkungen auf die Realisierbarkeit des Formteils haben könnten.

      Kosteneffizienz

      Auswirkungen von Werkzeug, Kunststoff und Produktionszykluszeiten auf die Kosten des Formteils.

      Umweltverträglichkeit des Kunststoffs

      Umweltverträglichkeit des Formteils. Basiert primär auf dem Kunststoff des Formteils.

2. Klicken Sie auf (Registerkarte Start > Herstellbarkeit > Informationen).

   Die Elemente für die Berechnung der Herstellbarkeitsbewertung und ihr Einfluss werden angezeigt.

3. Bewegen Sie den Mauszeiger über das Symbol Entformungsschräge.

   Der Beitrag der Entformungsschrägenkomponente zum Gesamtergebnis für die Herstellbarkeit wird aufgelistet.

   Der Beitrag ist kleiner als 100 % (optimaler Wert). Dies sollte untersucht werden.

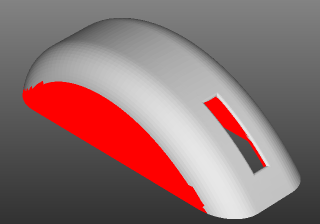

4. Klicken Sie auf das Symbol Entformungsschräge. Die Bereiche des Formteils, die sich negativ auf es auswirken, werden identifiziert.



   Die vertikalen Seiten verhindern die einfache Entfernung des Formteils aus dem Werkzeug. Das Formteil wurde in einem externen CAD-Paket geändert. Importieren Sie das Formteil, und prüfen Sie die Konstruktion.

5. Klicken Sie auf Öffnen( Anwendungsmenü > Öffnen), und wählen Sie mouse_upper_with_draft.ipt im Lernprogrammordner.
6. Klicken Sie auf (Registerkarte Start > Herstellbarkeit > Informationen), und klicken Sie auf das Symbol Entformungsschräge. Das Problem wurde behoben.

   Vergleichen Sie die beiden Modelle.

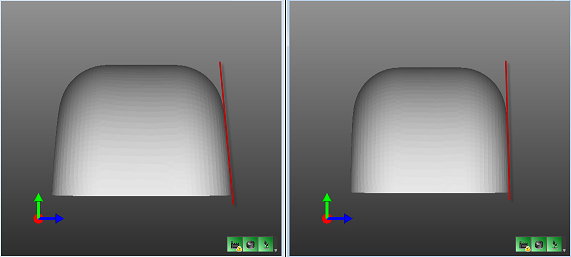

7. Stellen Sie sicher, dass beide Modelle noch geladen sind, und klicken Sie dann auf Nebeneinander(Registerkarte Ansicht > Gruppe Fenster > Nebeneinander).
8. Klicken Sie auf dem ViewCube auf Rechts.
9. Aktivieren Sie das zweite Fenster und klicken Sie auf dem ViewCube auf Rechts.

Eine geringfügige Änderung an der Konstruktion führt dazu, dass ein Formteil gefertigt werden kann.

Gründliche Überlegungen hinsichtlich der Fertigung in einer frühen Phase des Konstruktionsprozesses können zeitaufwändige Nachbearbeitungen verhindern.
