Hinterschnitte sind Merkmale des fertigen Plastikteils, die den Auswurf des Formteils aus dem Werkzeug behindern. Zu Hinterschnitten können Elemente wie Löcher oder Gelenke, die nicht an der Auswurfrichtung ausgerichtet sind, Bereiche mit Gewinde und Rastlappen zählen.

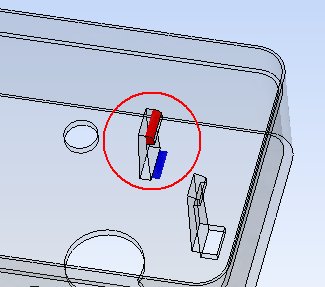

Abbildung 1: Hinterschnitt-Problem
Der oben gezeigte Rastlappen weist eine in rot markierte Hinterschnittfläche auf.
Das Formteil könnte ohne bewegliche Teile innerhalb des Werkzeugs, die den Auswurf des Teils ermöglichen, nicht hergestellt werden. Dies erhöht die Kosten des Werkzeugs.
Das Element Hinterschnitt untersucht das Formteil und markiert Bereiche, die zu Problemen beim Auswurf des Formteils führen könnten.
Warnung für Hinterschnitt
Gibt es große Bereiche mit Hinterschnitt, so wird eine Warnung ausgelöst. Alle Hinterschnitte sollten untersucht werden, um zu gewährleisten, dass das fertige Formteil aus dem Metallspritzgusswerkzeug entnommen werden kann.
Visualisierung des Hinterschnitts
Klicken Sie auf die Option Hinterschnitt in der Pop-up-Registerkarte Informationen
, um sich dieses Ergebnis anzusehen.
Der Hinterschnitt für ein Formteil kann angezeigt werden. Klicken Sie auf . Klicken Sie auf die Option Hinterschnitt in der Pop-up-Registerkarte Information.
Oberflächen mit Hinterschnitt werden in rot angezeigt. Dies basiert darauf, dass das Formteil aus der Werkzeugkavität in der angegebenen Zugrichtung ausgeworfen wird.
Designvorschlag
Ein Loch in der Grundfläche des unten gezeigten Rastlappens ermöglicht es, einen festen rechteckigen Stecker in die Grundfläche des Werkzeugs zu stecken. Durch diese Designänderung kann das Formteil ausgeworfen werden, ohne dass bewegliche Teile im Werkzeug benötigt werden.

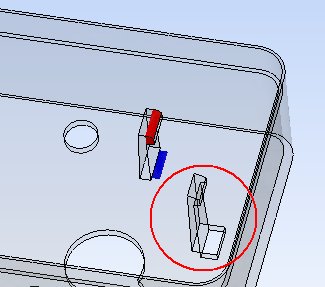

Abbildung 2: Verändertes Design
Es ist nicht immer möglich, ein Formteil ohne Hinterschnitte zu konstruieren.
