In diesem Thema werden zwei verschiedene Methoden zum Erstellen einer 3D-Darstellung aus einem 2D-Blockobjekt beschrieben. Beide Verfahren werden mithilfe des Dialogfelds 3D-Darstellung ausgeführt. Nachdem Sie das 3D-Modell erfolgreich mit Ihrem Block verknüpft haben, kann es importiert und in der richtigen Ausrichtung positioniert werden.
Zum Platzieren von 3D-Komponenten mit der richtigen Ausrichtung auf einer Factory-Grundfläche müssen Sie eine Grundfläche definieren.

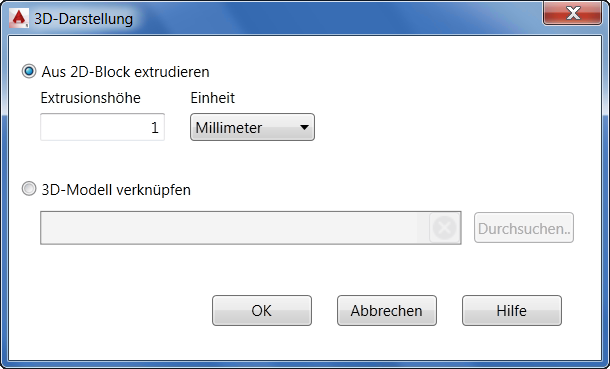

- Klicken Sie auf der Registerkarte Objekterstellung in der Gruppe Autor auf 3D-Darstellung
, um das Dialogfeld 3D-Darstellung zu öffnen.
Extrudieren von einem 2D-Block
Dies ist die Standardoption. Mit dieser Methode können Sie eine Extrusion im Textfeld Extrusionshöhe eingeben und aus der Dropdown-Liste Einheit das gewünschte Einheitensystem wählen. Beachten Sie, dass sich der eingegebene Extrusionswert auf den gesamten Block bezieht.
Zuordnen eines 3D-Modells
- Diese Option ermöglicht das Auswählen eines externen 3D-Modells zur Darstellung des Blockobjekts. Klicken Sie auf die Schaltfläche Durchsuchen, und navigieren Sie zum Dialogfeld 3D-Modell auswählen. Wählen Sie das Modell, das Sie zuordnen möchten. Die folgenden CAD-Formate werden unterstützt:
- STEP-Dateien (.step, .stp)
- IGES-Dateien (.igs, .ige, .iges)
- NX-Dateien (.prt)
- SolidWorks-Dateien (.prt, .sldprt, .asm, .sldasm)
- Pro/ENGINEER (.prt, .asm, .g, .neu)
- CATIA V5 (.CATPart, .CATProduct)
- JT-Dateien (.jt)
- DWG 3D (.dwg)
- Nachdem Sie Ihr Modell gewählt haben, wird im Dialogfeld Block-Browser in der Spalte 3D-Verkn. ein grünes Häkchen angezeigt, das bestätigt, dass die Verbindung erfolgreich war.
Validieren und Ausrichten der 3D-Darstellung
Nachdem das 3D-Modell mit dem 2D-Block verknüpft wurde, können Sie das Modell in das Layout importieren, ordnungsgemäß ausrichten und eine Grundfläche angeben.
- Klicken Sie auf der Registerkarte Objekterstellung in der Gruppe Ausrichtung definieren auf 3D-Modell validieren

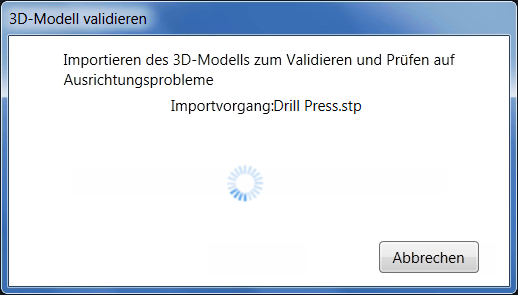

. - Das Dialogfeld 3D-Modell validieren wird geöffnet und zeigt die folgende Meldung an, während das 3D-Modell in Ihr Layout importiert wird.

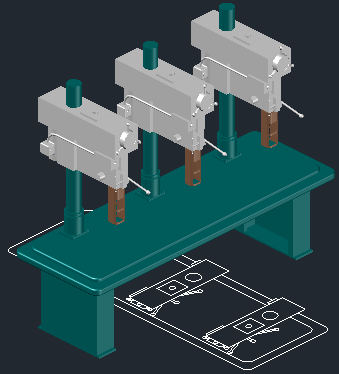

- Das 3D-Modell wird im Grafikfenster über dem 2D-Block platziert. Beachten Sie in der folgenden Abbildung, dass die Ausrichtung des Modells nicht mit der Ausrichtung des Blocks übereinstimmt.
- Im Werkzeugkasten der Multifunktionsleiste wird die Registerkarte Ausrichtung definieren aktiviert. Sie bietet die Befehle Verschieben und Drehen an, sodass Sie die Ausrichtung des Modells an den Block anpassen können.

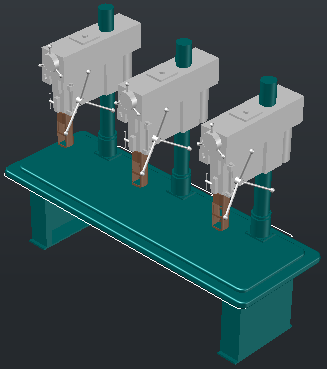

Tipp: Verwenden Sie Objektfang, um das Modell genauer am Block auszurichten. - In der folgenden Abbildung ist das Modell richtig am Block ausgerichtet:
- Nach der korrekten Ausrichtung des Modells müssen Sie nun die Grundfläche definieren. Die Grundfläche richtet die Komponente so aus, dass sie am Boden positioniert wird.
- Klicken Sie auf der Registerkarte Ausrichtung definieren auf Grundfläche. Verwenden Sie den ViewCube, um die Ansicht so zu drehen, dass Sie einfachen Zugriff auf die gewünschte Grundfläche erhalten.

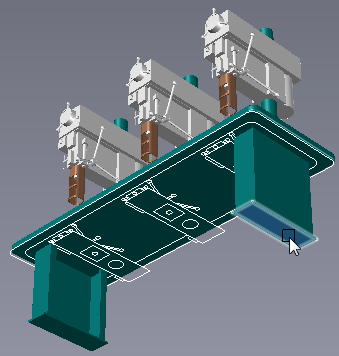

- In der folgenden Abbildung wurde die Ansicht gedreht und die Grundfläche ausgewählt.
- Bei Bedarf können Sie vor dem Publizieren weitere Anpassungen am 2D-Block vornehmen. Klicken Sie auf der Registerkarte Objekterstellung in der Gruppe Block auf Block bearbeiten
. So öffnen Sie die AutoCAD-Palette Blockerstellung. - Nachdem Sie die oben aufgeführten Schritte abgeschlossen haben, kann das Objekt publiziert werden.
