Klicken Sie in der Multifunktionsleiste auf Registerkarte Objekterstellung

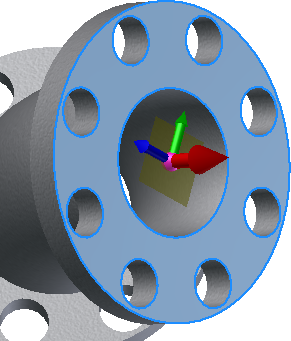

Gruppe Autor Verbindung festlegen. - Wählen Sie eine planare Fläche, einen Scheitelpunkt, Mittelpunkt, Endpunkt, Bohrungsmittelpunkt, Arbeitspunkt oder eine Arbeitsebene auf der Komponente aus. Das Verbindungspunkt-Symbol wird auf dem ausgewählten Punkt angezeigt.
- Die rote Achse auf dem Symbol stellt die X-Richtung für das Objekt dar, wie in der Draufsicht (Blick von oben nach unten) gesehen. Dies ist die Richtung, in der die Verbindung erfolgen soll.
- Die grüne Achse kennzeichnet die Seite der Verbindung.
- Die blaue Achse kennzeichnet die Oberseite der Verbindung.
- Optional: Zum Festlegen eines anderen Verbindungspunktes klicken Sie auf die Ursprungskugel des Symbols und wählen eine neue Position.
- Optional: Um die X-Richtung an einer vorhandenen Fläche oder Kante auszurichten, klicken Sie auf die rote Achse auf dem Symbol und wählen dann eine Fläche oder Kante zum Ausrichten aus.
- Optional: Zum Umkehren der Koordinatenachse klicken Sie mit der rechten Maustaste auf eine beliebige Stelle auf dem roten Pfeil und wählen im Kontextmenü Achse umkehren. Durch Umkehren des Symbols wird die Richtung geändert, in der die Verbindung erfolgen soll. Sie können auch die Achse umkehren, indem Sie einmal auf den roten Pfeil klicken, um ihn hervorgehoben anzuzeigen, und dann ein zweites Mal klicken, um die Richtung zu ändern.
- Um den Verbindungspunkt zu erstellen und den Befehl durchzuführen, klicken Sie mit der rechten Maustaste auf eine beliebige Position auf dem Symbol im Grafikfenster und wählen im Kontextmenü OK aus. Der Verbindungspunkt wird als grüne Kugel angezeigt.
- Erstellen Sie bei Bedarf weitere Verbindungspunkte.
