Aktivieren und Deaktivieren von Fangarten - Referenz

Um die Platzierung von Komponenten in dem Factory-Layout zu erleichtern, können die Fangarten aktiviert oder deaktiviert werden.

Zugriff:

Multifunktionsleiste: Registerkarte Factory Gruppe Optionen Fangarten

Boden fangen	Markieren Sie dieses Kontrollkästchen, um das Fangen des Bodens des Layouts zu aktivieren. Vorgabemäßig ist diese Option aktiviert. Tipp: Drücken Sie die Taste F8, um die Einstellung Boden fangen beim Ziehen eines Objekts vorübergehend zu deaktivieren.

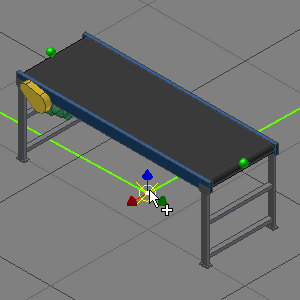

Raster fangen	Markieren Sie dieses Kontrollkästchen, um die Funktion zum Fangen von Rasterlinien auf dem Layout-Boden zu aktivieren. Der Wert für die Raster-Fangtoleranz im Dialogfeld Factory-Optionen legt den Abstand zwischen dem Mauszeiger und dem Rasterpunkt für das Fangen fest. Vorgabemäßig ist dieser Wert auf 25 Pixel eingestellt.
Skizze fangen	Markieren Sie dieses Kontrollkästchen, um das Fangen eines skizzierten Elements zu ermöglichen, das auf dem Boden platziert wurde. Beim Fangen von skizzierten Elementen werden die Endpunkte, Mittelpunkte und alle anderen Punkte entlang der skizzierten Elemente erkannt, um die Positionierung von Komponenten im Layout zu unterstützen. Der Objektfang an Inventor-Geometrie im Dialogfeld Factory-Optionen legt den Abstand zwischen dem Mauszeiger und dem Punkt auf dem skizzierten Element für das Fangen fest. Vorgabemäßig ist dieser Wert auf 5 Pixel eingestellt.

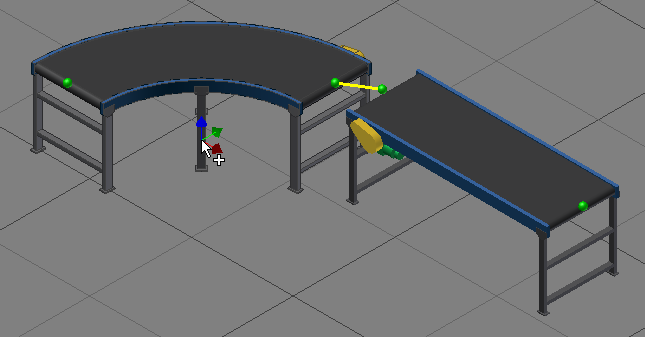

Verbindung fangen	Markieren Sie dieses Kontrollkästchen, um die Funktion zum Fangen von Verbindungspunkten zu aktivieren, die auf Objekten festgelegt wurden. Vorgabemäßig ist diese Option aktiviert. Der Wert für die Verbindungs-Fangtoleranz im Dialogfeld Factory-Optionen legt den Abstand zwischen dem Mauszeiger und der Verbindung für das Fangen fest. Vorgabemäßig ist der Wert für die Verbindungs-Fangtoleranz auf 25 Pixel eingestellt. Die Fangvorschautoleranz für Verbindung bestimmt die Länge des Gummibands.
Fläche fangen	Aktivieren Sie dieses Kontrollkästchen, um die Funktion zum Fangen der Fläche eines Objekts zu aktivieren, das im Factory-Layout platziert wurde. Vorgabemäßig ist diese Option deaktiviert. Der Objektfang an Inventor-Geometrie im Dialogfeld Factory-Optionen legt den Abstand zwischen dem Mauszeiger und dem Punkt auf der Objektfläche für das Fangen fest. Vorgabemäßig ist dieser Wert auf 5 Pixel eingestellt.

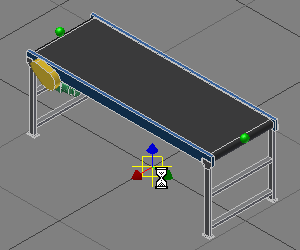

Scheitelpunkt oder Kante fangen	Aktivieren Sie dieses Kontrollkästchen, um die Funktion zum Fangen eines Objekts am Scheitelpunkt oder an der Kante eines vorhandenen Objekts im Factory-Layout zu aktivieren. Vorgabemäßig ist diese Option deaktiviert. Der Wert für den Objektfang an Inventor-Geometrie im Dialogfeld Factory-Optionen legt den Abstand zwischen dem Mauszeiger und dem Objektscheitelpunkt oder der Objektkante für das Fangen fest. Vorgabemäßig ist dieser Wert auf 5 Pixel eingestellt.
DWG-Overlay fangen	Markieren Sie dieses Kontrollkästchen, um die Funktion zum Fangen eines 2D-Zeichnungselements auf einem DWG-Overlay zu aktivieren. Zulässige Auswahlpunke sind Endpunkte, Mittelpunkte sowie beliebige Punkte entlang eines ausgewählten Elements. Der Objektfang an Inventor-Geometrie im Dialogfeld Factory-Optionen legt den Abstand zwischen dem Mauszeiger und dem Punkt auf dem 2D-Zeichenobjekt für das Fangen fest. Vorgabemäßig ist dieser Wert auf 5 Pixel eingestellt.

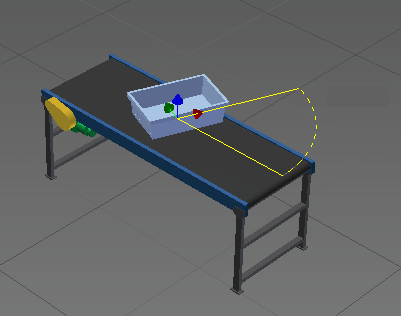

Pfad fangen	Aktivieren Sie dieses Kontrollkästchen, um die Funktion zum Fangen virtueller Schnittpunkte von Punkten oder Scheitelpunkten zu aktivieren. Pfade werden zusammen mit dem Befehl Neu positionieren verwendet, um Objekte genauer zu positionieren. Vorgabemäßig ist diese Option aktiviert. Die Fangtoleranz für Pfad im Dialogfeld Factory-Optionen legt den Abstand zwischen dem Mauszeiger und dem Punkt auf dem Pfad für das Fangen fest. Vorgabemäßig ist dieser Wert auf 25 Pixel eingestellt.
Punktwolke fangen	Markieren Sie dieses Kontrollkästchen, um die Funktion zum Fangen einer ausgewählten Position auf einer Punktwolke zu aktivieren. Anschließend können Sie den Befehl Neu positionieren verwenden, um die Position des Objekts relativ zu der Punktwolke genauer zu positionieren. Vorgabemäßig ist diese Option deaktiviert. Der Objektfang an Inventor-Geometrie im Dialogfeld Factory-Optionen legt den Abstand zwischen dem Mauszeiger und dem Punkt in der Cloud für das Fangen fest. Vorgabemäßig ist dieser Wert auf 5 Pixel eingestellt.
