Benutzerspezifisch geformte Fräser werden allgemein als Formfräser-Werkzeuge bezeichnet und können in der Werkzeugbibliothek aus einer Skizze oder aus einem gedrehten Volumenkörper erstellt werden, der in einer getrennten Autodesk Inventor- oder Inventor LT-Bauteildatei gespeichert ist.
Führen Sie zum Erstellen eines Formfräsers die folgenden Schritte durch:
- Erstellen Sie ein neues Inventor-Bauteil.
- Erstellen Sie eine Skizze mit einem einzelnen geschlossenen Profil, das den Querschnitt des Werkzeugs darstellt.
- Verwenden Sie den Befehl Drehen, um ein gedrehtes Element aus der Skizze zu erstellen.
Ein gedrehtes Element in einem Inventor-Bauteil, das sich zur Erstellung eines Formfräser-Werkzeugs eignet
- Speichern Sie die Bauteildatei.
- Öffnen Sie die Inventor HSM Express Werkzeugbibliothek.
- Erstellen Sie ein neues Fräswerkzeug durch Klicken auf die Schaltfläche Neues Fräswerkzeug.
- Klicken Sie auf die Registerkarte Werkzeug, und wählen Sie aus dem Dropdown-Menü Typ: die Option Formfräser.
- Klicken Sie auf Datei importieren...
- Suchen Sie die zuvor gespeicherte Werkzeugdatei, und wählen Sie sie aus. Das Skizzenprofil wird als Profil für den Formfräser geladen, und die folgende Vorschau wird angezeigt.

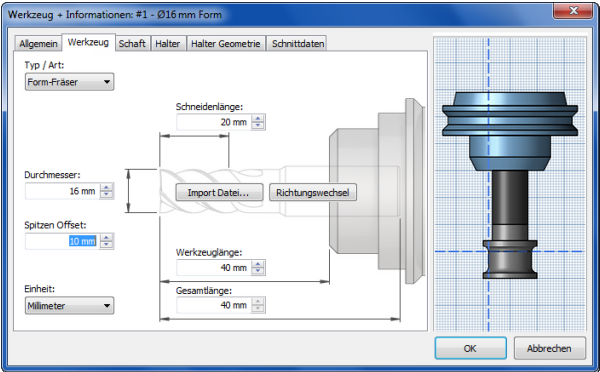

Das Formfräser-Dialogfeld mit Vorschau
Das Werkzeug wird genau wie alle anderen Werkzeuge verwendet, wobei zu beachten ist, dass der Werkzeugweg in Relation zu dem Kompensationspunkt erstellt wird, der durch den Durchmesser- und Spitzenversatz definiert ist.

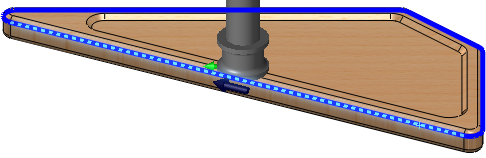

Ausgewählte Geometrie für eine 2D-Kontur bei Verwendung des Werkzeugs mit Kompensationspunkt

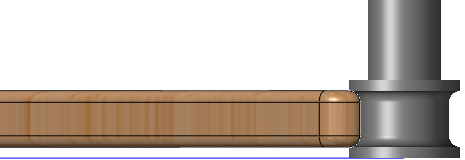

Simulieren mit Formfräser-Werkzeug

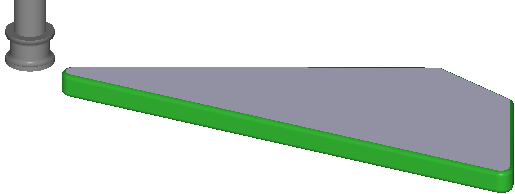

Rohteilsimulation mit Formfräser-Werkzeug
