Bohren Sie als Nächstes die einzelne 4,5-mm-Bohrung.
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte CAM
Gruppe Bohren
Bohren
.
Registerkarte Werkzeug + Informationen
- Klicken Sie auf der Registerkarte Werkzeug + Informationen auf die Schaltfläche
. - Wählen Sie aus der Werkzeugbibliothek Beispielbibliotheken > Lernprogramm das Werkzeug #33 - Ø4.5 mm drill aus.
- Klicken Sie auf
, um das Dialogfeld Werkzeugbibliothek zu schließen.
Registerkarte Geometrie
- Klicken Sie auf die Registerkarte Geometrie. Stellen Sie sicher, dass im Dropdown-Menü Bohrungsmodus die Option Ausgewählte Flächen ausgewählt und die Auswahlschaltfläche Bohrungen Flächenauswahl aktiv ist.

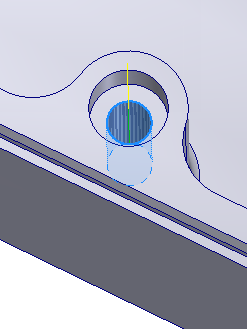

- Wählen Sie die untere zylindrische Fläche der letzten Bohrung aus.
Registerkarte Höheneinstellungen
Da es sich hier um eine Senkung handelt, beginnt der Zylinder etwas weiter unten. Tragen Sie dem Rechnung, indem Sie stattdessen von der Rohteiloberseite aus beginnen.
- Klicken Sie auf die Registerkarte Höheneinstellungen.
- Wählen Sie im Dropdown-Menü Oberkante/Anfangshöhe der Bearbeitung die Option Von Oberkante Rohteil aus.
Registerkarte Zyklus
- Klicken Sie auf die Registerkarte Zyklus, und wählen Sie im Dropdown-Menü Zyklusart die Option Spanbruch - Teilweiser Rückzug aus.
Starten der Berechnung
- Klicken Sie unten im Dialogfeld Operation auf
, oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um die automatische Berechnung des Werkzeugwegs zu starten.
Der Werkzeugweg wird berechnet und im Grafikfenster angezeigt.
Fahren Sie fort mit dem Bearbeiten der Senkung...
