Endbearbeitung der Außenseite des Bauteils

Verwenden Sie zur Endbearbeitung der Außenseite des Bauteils eine Operation 2D-Kontur.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte CAM Gruppe 2D-Fräsen 2D-Kontur .

Registerkarte Werkzeug + Informationen

1. Stellen Sie sicher, dass #1 - Ø1/4" flat immer noch das aktuelle Werkzeug ist.

Registerkarte Geometrie

Es kann hilfreich sein, zunächst die Ansicht einer Ecke des Bauteils zu vergrößern, um die Profilauswahl zu erleichtern.

1. Klicken Sie auf die Registerkarte Geometrie, und stellen Sie sicher, dass die Schaltfläche Konturauswahl aktiv ist.
2. Wählen Sie dasselbe Außenprofil aus wie in der vorherigen 2D-Adaptive-Operation.

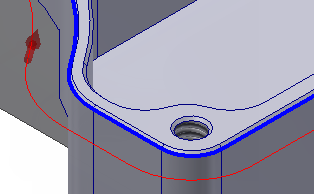

3. Stellen Sie sicher, dass der Konturpfeil so wie in der unten stehenden Abbildung angezeigt wird. Klicken Sie gegebenenfalls auf den Pfeil, um seine Richtung umzukehren.

Registerkarte Höheneinstellungen

1. Klicken Sie auf die Registerkarte Höheneinstellungen.
2. Wählen Sie im Dropdown-Menü Unterkante/Endhöhe der Bearbeitung die Option Von Unterkante Modell aus.
3. Legen Sie den Wert für Unterkanten-Offset auf -0,01 Zoll fest.

Registerkarte Verbindungen und Anfahr-Wegfahrbewegungen

1. Klicken Sie auf die Registerkarte Verbindungen und Anfahr-/Wegfahrbewegungen.
2. Legen Sie den Wert für Maximaler Flächenkontaktabstand auf 1,25 Zoll fest.

Starten der Berechnung

1. Klicken Sie auf , oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um 2D-Kontur zu beenden und den Werkzeugweg zu erzeugen.

Fahren Sie fort mit dem Bearbeiten der Fasen...
