Erstellen des Setups (CAM Mania)

Beginnen Sie, indem Sie das Setup erstellen.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte CAM Gruppe Neuer Job Setup , .

Das Operations-Dialogfeld Setup wird mit aktiver Registerkarte Modell angezeigt.

Registerkarte Modell

1. Klicken Sie in der Gruppe Modell auf die Schaltfläche Modell, und wählen Sie das Bauteil in der Rohteil-Begrenzungsbox aus.




2. Stellen Sie in der Gruppe Arbeitskoordinatensystem (WKS) sicher, dass im Dropdown-Menü Ursprung die Option Punkt auf Rohteilbox ausgewählt ist.

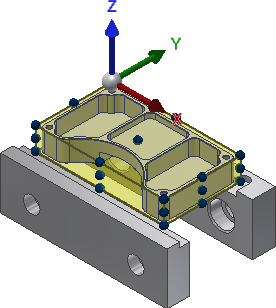

3. Wählen Sie im Dropdown-Menü Punkt auf Begrenzungsbox die Option Oberkante Ecke 3 (oben links) aus.





Registerkarte Rohteil

1. Wählen Sie im Dropdown-Menü Modus die Option Box mit relativer Größe aus.
2. Wählen Sie im Dropdown-Menü Rohteilversatz-Modus die Option Rohteilaufmaß seitlich und oben/unten aus.
3. Ändern Sie den Wert für Seitliches Offset auf 0.
4. Ändern Sie den Wert für Oberkanten-Offset auf 0.
5. Ändern Sie den Wert für Unterkanten-Offset auf 0,2 Zoll.
6. Klicken Sie auf die Schaltfläche , oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um Setup zu beenden und das Dialogfeld Operation zu schließen.

Fahren Sie fort mit dem 2D-Planen des Rohteils...
