Anfertigen von Bohrungen

Im nächsten Schritt werden die beiden kleinen Bohrungen in der oberen linken und rechten Ecke des Werkstücks angefertigt.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte CAM Gruppe Bohren Bohren .

Registerkarte Werkzeug + Informationen

Ändern Sie das Vorgabewerkzeug.

1. Klicken Sie auf der Registerkarte Werkzeug + Informationen auf die Schaltfläche .
2. Klicken Sie auf die Schaltfläche .

Dieses Verfahren erstellt ein Werkzeug mit vorgabemäßigen Bemaßungen und Schnittdaten. Die Vorgabe ist ein Ø10-mm-Bohrer. Wir verwenden im Wesentlichen die Vorgaben, ändern jedoch einige der Schnittparameter geringfügig.

3. Klicken Sie auf die Registerkarte Werkzeug.
4. Ändern Sie den Typ in Bohrer, indem Sie ihn aus dem Dropdown-Menü wählen.
5. Ändern Sie den Durchmesser auf 5 mm.
6. Klicken Sie auf die Schaltfläche OK, um Ihr neues Werkzeug zu erstellen.
7. Klicken Sie auf die Schaltfläche Wählen, um das Werkzeug für die Operation auszuwählen, und schließen Sie das Dialogfeld Werkzeugbibliothek.

Registerkarte Geometrie

1. Klicken Sie auf die Registerkarte Geometrie. Stellen Sie sicher, dass im Dropdown-Menü Bohrungsmodus die Option Ausgewählte Flächen ausgewählt und die Auswahlschaltfläche Bohrungen Flächenauswahl aktiv ist.

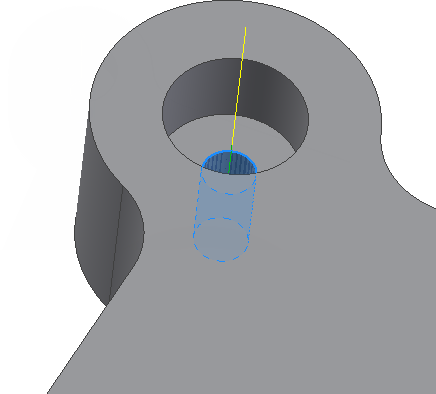

2. Vergrößern Sie die Ansicht, und wählen Sie die zylindrische Fläche der Bohrung mit dem kleineren Durchmesser in der oberen linken Ecke des Bauteils.




3. Aktivieren Sie das Kontrollkästchen Gleichen Durchmesser wählen. Dadurch wird automatisch die kleine Bohrung identischer Größe in der oberen rechten Ecke des Bauteils gewählt.





Registerkarte Höheneinstellungen

1. Klicken Sie auf die Registerkarte Höheneinstellungen und aktivieren Sie das Kontrollkästchen Spitzenversatz bis zum Grund.
2. Ändern Sie die Durchbruchstiefe auf 1 mm.

Registerkarte Zyklus

1. Klicken Sie auf die Registerkarte Zyklus.
2. Wählen Sie im Dropdown-Menü Zyklusart die Option Spanbruch - Teilweiser Rückzug aus.

Starten der Berechnung

1. Klicken Sie unten im Dialogfeld Operation auf , oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um die automatische Berechnung des Werkzeugwegs zu starten.

Fahren Sie mit dem Gewindebohren fort...
