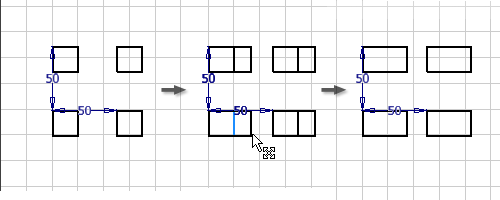

Ordnet Skizziergeometrie in einer rechteckigen Anordnung an.
Erstellen Sie zunächst mithilfe der Skizzenbefehle die Geometrie, die in der Anordnung enthalten sein soll.
- Klicken Sie in der Multifunktionsleiste auf der Registerkarte Skizze
Gruppe Anordnung auf Rechteckig
. - Wählen Sie die Skizziergeometrie für die Anordnung aus.
- Klicken Sie auf Richtung 1, und wählen Sie die Geometrie aus, um die erste Richtung für die Anordnung festzulegen.
- Geben Sie im Feld für die Anzahl die Zahl der Elemente in der Anordnung an.
- Legen Sie im Feld für das Intervall den Abstand zwischen den Elementen fest.
- Klicken Sie auf Richtung 2, und wählen Sie die Geometrie aus, um die zweite Richtung für die Anordnung festzulegen. Legen Sie anschließend Werte für Anzahl und Intervall fest.
- Klicken Sie bei Bedarf auf Weitere Optionen, und wählen Sie eine oder mehrere Optionen:
- Unterdrücken Wählen Sie einzelne Anordnungselemente aus, die aus der Anordnung entfernt werden sollen. Die ausgewählte Geometrie wird unterdrückt.
- Assoziativ Legen Sie fest, dass die Anordnung an Änderungen am Bauteil angepasst werden soll.
- Eingepasst Legen Sie fest, dass Anordnungselemente gleichmäßig im angegebenen Winkel eingepasst werden. Ist diese Option deaktiviert, misst das Anordnungsintervall statt des Gesamtwinkels für die Anordnung den Winkel zwischen Elementen.
- Klicken Sie auf OK, um die Anordnung zu erstellen.
