- Klicken Sie in der Multifunktionsleiste von Inventor auf die Registerkarte Erste Schritte
Gruppe Starten Neu. - Öffnen Sie im Dialogfeld Neue Datei die Registerkarte Intent, und klicken Sie auf die Vorlage für Zoll (in) oder Millimeter (mm). Die Auswahl der Vorlage wirkt sich nicht auf die Längeneinheiten des aktiven Inventor-Projekts aus.
-
Das Dialogfeld Neue Intent-Baugruppe wird angezeigt. Geben Sie die erforderlichen Informationen ein.
Neuer Dateiname Wenn bereits eine Datei mit diesem Namen vorhanden ist, ändern Sie den Namen oder bestätigen Sie, dass die vorhandene Datei überschrieben werden kann. - Neues Design automatisch erstellen Wählen Sie diese Option aus, um mit dem neuen Dateinamen ein Stammdesign zu erstellen. Falls bereits ein Design mit diesem Namen vorhanden ist, versucht Intent durch Hinzufügen eines Suffix einen anderen eindeutigen Namen zu erstellen. Existiert beispielsweise ein Design mit dem Namen Baugruppe1, so werden die Namen Baugruppe1_1, Baugruppe1_2 usw. ausprobiert, bis der erste noch nicht verwendete Name gefunden wird.
- Design angeben Wählen Sie alternativ eine Baugruppenkonstruktion aus der Dropdown-Liste mit den im Projekt verfügbaren Designs aus.
- Neuer Dateispeicherort Zeigt einen Pfad zum vorgeschlagenen Speicherort für die neue Datei an. Klicken Sie auf Durchsuchen, um das Dialogfeld Speichern unter anzuzeigen. Bei Auswahl des vorgeschlagenen Dateinamens ändern sich die Steuerelemente des Dialogfelds.

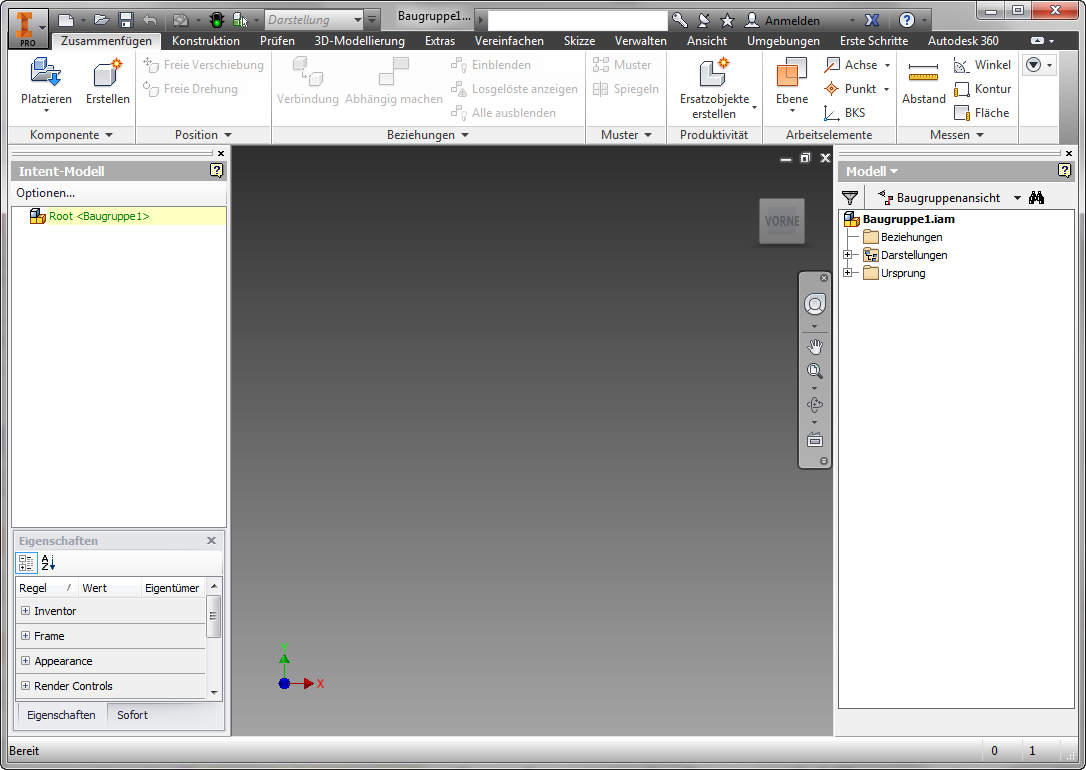

Ein leeres Intent-Modell wird erstellt:
Anmerkung: Sie können zwar mehrere Inventor-Modelle (Bauteile und Baugruppen) gleichzeitig geöffnet haben, jedoch immer nur ein Intent-Modell. Allerdings kann eine Baugruppe mit einem Intent-Modell erstellt oder geöffnet werden, während eine andere Intent-Baugruppe geöffnet ist. In diesem Fall wird eine Meldung angezeigt, in der Sie die zu öffnende Datei überprüfen und bestätigen können.
