Das erste Beispiel zeigt die Kommentare %%OpenCategories, %%CategoryOrder, %%DisplayName, %%Description und %%Icon.
<%%OpenCategories ("Stair Parameters"), _
%%CategoryOrder ("Stair Parameters, Materials, Computed Values"), _
%%DisplayName ("Spiral Staircase"), _
%%Description ("Basic spiral staircase design"), _
%%Icon (“Stair_1.ico”)> _
Design spiralStaircase : SpiralStaircaseRoot IvAssemblyDocument

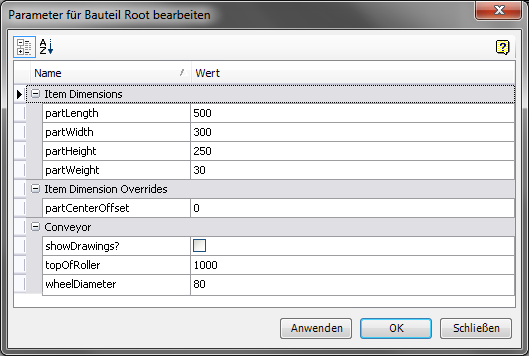

Das nächste Beispiel zeigt die Kommentare %%PartEditorCategories und %%PartEditorRules.
<%%DisplayName ("Standard Conveyor System"), _
%%CategoryOrder ("Item Dimensions,Item Dimension Overrides,Drive,Drive Spec,Conveyor"), _
%%PartEditorCategories ("{Conveyor}"), _
%%PartEditorRules ("{partLength, partWidth, partHeight, partWeight, partCenterOffset}"), _
Design StdConveyorSystem : ConveyorRoot BOMMixin CustomerMixin IvAssemblyDocument
%%PartEditorCategories gibt die Kategorien an, die im Bauteil-Editor angezeigt werden sollen. Wenn Sie jedoch auch %%PartEditorRules angegeben haben, wird diese Regel ebenfalls angezeigt, unabhängig davon, ob sie zu einer in %%PartEditorCategories angegebenen Kategorie gehört.
Das folgende Beispiel veranschaulicht die Verwendung der Kommentare %%EvalHelp, %%HelpFile, %%HelpId.
<%%EvalHelp ("False"), _
%%HelpFile ("C:\Progra~1\Autodesk\Automa~1\Help\LanguageReference.chm"), _
%%HelpId ("WS1a9193826455f5ff-156c9aa7119d8906fde-6ea7.htm")> _
Design Test : TestRoot TestsMixin BasePart
Der Kommentar %%RootDesign wird weiter unten gezeigt.
<%%DisplayName ("FRC"), _
%%RootDesign ("")> _
Design IntentGSGRoot
End Design
Der Kommentar %%Hidden wird weiter unten gezeigt. Wenn auf True festgelegt, wird das Design in der Designstruktur (im Design-Editor) nicht angezeigt.
<%%Hidden ("True")> _
Design MyHiddenObject : IvAssemblyDocument
