Erfasst die Intent-Aufrufstruktur, misst dabei einzelne Aufrufzeiten und erstellt die zusammengestellten Schätzungen der Aufrufe pro Bauteil/Regel/Design/Funktion.
- Zugriff
- Starten Sie im Verzeichnis <Install_Location>\Bin Intent.Tracer.exe.
Sobald in einer anderen Anwendung (Inventor, MinHost) ein Intent-Kernel initialisiert wird, beginnt Intent.Tracer damit, Daten zu sammeln. Wenn Tracer mit dem Sammeln von Daten beginnt, sind im Werkzeugkasten am oberen Rand des Dialogfelds die Steuerelemente aktiviert.
-
- Öffnet in der Ansicht Analyse die aktuelle Protokolldatei.
-
- Löscht den Inhalt der aktiven Protokolldatei und die Ansicht Analyse.
-
- Aktiviert bzw. deaktiviert die Erfassung der Leistungsdaten.
-
- Öffnet eine vorhandene Protokolldatei und analysiert sie erneut.

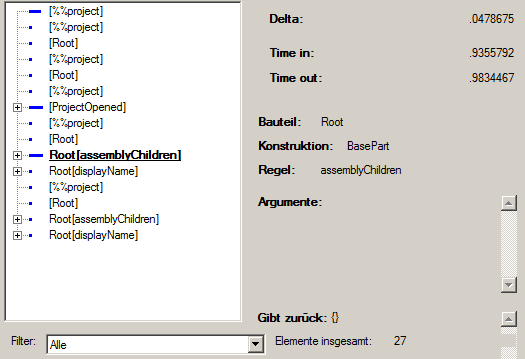

Chronologischer Ansichtsmodus der Analyse
Die Ansicht zeigt den Verlauf der Intent-Aufrufe. Für den jeweiligen Aufruf können Sie die Aufrufdauer, das enthaltende Bauteil usw. sehen.
Das Kombinationsfeld unten filtert die unwichtigen Aufrufe heraus.
Die Größe des Symbols am Knoten zeigt die relative Zeit, die bestimmte Elemente auf gleicher Ebene des Strukturknotens benötigen.

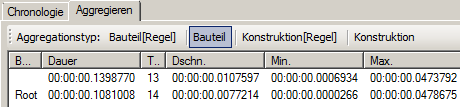

Aggregationsansichtsmodus der Analyse
Die Ansicht Aggregation untersucht die Kennzahlen (Zeitaufwand insgesamt und Anzahl der Treffer) in der Regel/dem Bauteil/dem Design. Das folgende Beispiel zeigt die Aufrufe zum Laden der Intent-Bauteile.
