Teilen Sie Bauteilflächen, um eine Verjüngung hinzuzufügen, ein Bauteil zu stutzen und eine Seite zu entfernen oder um ein Bauteil in zwei Volumenkörper zu teilen.
Außerdem können Sie mit dem Befehl Trennen Flächen in Volumen- und Flächenkörpern bzw. Bauteile in Volumenkörpern teilen.
Verwenden Sie Trennen, um Bauteilflächen zu teilen, das gesamte Bauteil zu stutzen und eine der daraus entstehenden Seiten zu entfernen oder einen Volumenkörper in zwei Körper zu teilen. Nachdem Sie die Option Fläche trennen verwenden, können Sie auf die Flächen auf beiden Seiten der Teilung eine Verjüngung anwenden. Sie können 3D-Kurven auswählen, um Flächen zu trennen.
Geometrie als Trennfuge verwenden

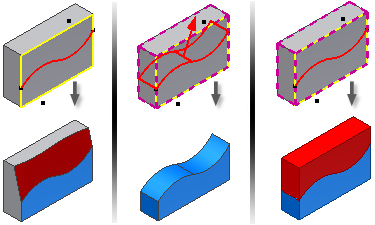

Sie können ein Bauteil mit einer Arbeitsebene teilen oder eine Trennlinie auf einer Arbeitsebene oder einer Bauteilfläche skizzieren. Die skizzierte Trennlinie kann aus Linien, Bogen und Splines bestehen. Ein Flächenkörper wird häufig als Trennwerkzeug für den Befehl Volumenkörper teilen verwendet.
Teilen von Flächen mit unterschiedlichen Verjüngungswinkeln
Sie können alle Flächen in einem oder mehreren Schritten trennen und dann das Werkzeug Flächenverjüngung verwenden, um jeder Fläche eigene Verjüngungswinkel zuzuweisen.
