Dialogfeld Abhängigkeitseinstellungen - Registerkarte Ableitung

Zugriff

Multifunktionsleiste: Registerkarte Skizze Gruppe Abhängig machen Abhängigkeitseinstellungen: Registerkarte Ableitung

OptionenRegisterkarte Skizze: Abhängigkeitseinstellungen: Registerkarte Ableitung

Abhängigkeiten ableiten aktiviert und Abhängigkeiten beibehalten deaktiviert:

Abhängigkeiten werden beim Fertigstellen einer Skizze nicht automatisch erstellt.
Die Ableitungsposition ist korrekt.

Wenn Sie beispielsweise eine vertikale Linie ziehen, zeigt das neben dem Cursor eingeblendete vertikale Symbol an, dass die Linie vertikal ist. Und wenn Sie die Zeichnung fertig stellen, wird die vertikale Abhängigkeit nicht automatisch erstellt.

Bei aktiviertem Beibehalten von Abhängigkeiten:

Abhängigkeiten werden automatisch erstellt, wenn Sie eine Skizze beenden.
Neben dem Cursor wird das Beschränkungssymbol angezeigt.

Anmerkung:

Die Option Abhängigkeiten beibehalten ist nur dann verfügbar, wenn die Option Abhängigkeiten ableiten aktiviert ist. Bei deaktivierter Abhängigkeitsableitung ist die Abhängigkeitserstellung automatisch deaktiviert.
Koinzidente Abhängigkeiten an den Endpunkten von Linien werden immer abgeleitet und beibehalten, es sei denn, sie werden explizit deaktiviert, indem Sie im Abschnitt Auswahl für Abhängigkeitsableitung die Option Koinzident deaktivieren. Dadurch wird die Erstellung offener Skizzenprofile verhindert.
Um die Ableitung von Abhängigkeiten beim Erstellen eines Objekts zu verhindern, halten Sie die STRG-Taste beim Zeichnen gedrückt.

Abhängigkeitsableitungspriorität

Legt den voreingestellten Abhängigkeitstyp für die automatische Platzierung von Abhängigkeiten fest.

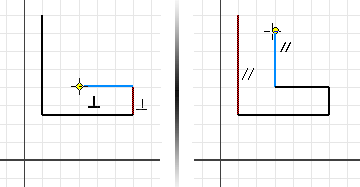

Parallel und lotrecht: Sucht zunächst nach Abhängigkeiten, die Beziehungen zwischen der Geometrie definieren, und untersucht dann die Koordinaten des Skizzenrasters

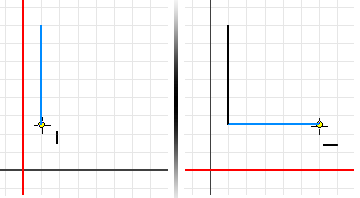

Horizontal und vertikal: Sucht zunächst nach Abhängigkeiten, die die Ausrichtung der Skizziergeometrie in Bezug auf die Skizzenkoordinaten definieren, und sucht dann nach Abhängigkeiten zwischen Skizziergeometrien

Auswahl für Abhängigkeitsableitung

Wählt die abzuleitenden Abhängigkeiten und die zu verwendende Geometrie aus

Anmerkung: Der Status der Option Abhängigkeiten ableiten überschreibt die Option Auswahl für Abhängigkeitsableitung. Wenn Abhängigkeiten ableiten deaktiviert ist, sind alle Kontrollkästchen für Auswahl für Abhängigkeitsableitung nicht verfügbar.

Alle auswählen: Platziert ein Häkchen in jedem aktiven Kontrollkästchen.
Alles löschen: Entfernt alle Häkchen. Es werden keine Abhängigkeiten abgeleitet.
Horizontal: Die horizontale Abhängigkeit wird abgeleitet.
Vertikal: Die vertikale Abhängigkeit wird abgeleitet.
Parallel: Die parallele Abhängigkeit wird auf die dimensionierte Geometrie abgeleitet.
Lotrecht: Die Abhängigkeit Lotrecht wird auf die dimensionierte Geometrie abgeleitet.
Schnitt: Die Abhängigkeit Koinzident wird am Schnittpunkt von dimensionierten Kurven (einschließlich virtueller Schnittpunkte) abgeleitet.
Mittelpunkt: Die Abhängigkeit Koinzident wird am Mittelpunkt der dimensionierten Linien abgeleitet.
Auf Kurve: Die Abhängigkeit Koinzident wird auf die dimensionierten Kurven abgeleitet.
Tangential: Die tangentiale Abhängigkeit wird auf die dimensionierte Geometrie abgeleitet.
Koinzident: Die Abhängigkeit Koinzident wird auf dimensionierte Punkte abgeleitet.

Anmerkung: Der Status der Einstellung Abhängigkeiten ableiten (oben) hat Vorrang vor den in diesem Abschnitt vorgenommenen Einstellungen (Auswahl für Abhängigkeitsableitung). Wenn Abhängigkeiten ableiten deaktiviert ist, steht keines der Kontrollkästchen zur Verfügung.
