Einstellungen für Abhängigkeit (Dialogfeld auf der Registerkarte Allgemein)

Zugriff

Multifunktionsleiste: Registerkarte Skizze Gruppe Abhängig machen Abhängigkeitseinstellungen: Registerkarte Allgemein

OptionenRegisterkarte Skizze: Abhängigkeitseinstellungen: Registerkarte Allgemein

Abhängigkeit

Abhängigkeiten bei Erstellung anzeigen

Abhängigkeiten werden beim Erstellen von Geometrie oder Abhängigkeiten angezeigt.

Die Beschränkung wird automatisch ausgeblendet, wenn Sie den aktuellen Befehl beenden und ein Grafikwechsel stattfindet, z. B. wenn Sie eine neue Skizze zeichnen oder eine neue Abhängigkeit zuweisen.

Abhängigkeiten für ausgewählte Objekte anzeigen

Hebt Abhängigkeiten für die Geometrie hervor, die Sie im Grafikfenster auswählen. Wenn Abhängigkeiten angezeigt werden, kann jede beliebige Abhängigkeit ausgewählt und gelöscht werden.

Koinzidente Abhängigkeiten in Skizze anzeigen

Legt die automatische Anzeige des Zeichens für Abhängigkeit Koinzident beim Erstellen der Abhängigkeit fest

Anmerkung: Wenn Geometrie ausgewählt ist, können Sie über den Befehl Abhängigkeiten löschen im Kontextmenü alle Abhängigkeiten entfernen. Koinzidente Abhängigkeiten (zusammenfallend) werden nicht entfernt.

Bemaßung

Bemaßung nach Erstellung bearbeiten

Wenn diese Option aktiviert ist, wird während der Platzierung automatisch das Dialogfeld Bemaßung bearbeiten angezeigt. Jedes Mal, wenn Sie zum Platzieren einer Bemaßung klicken, wird das Dialogfeld Bemaßung bearbeiten automatisch angezeigt, und Sie können die eigentliche Bemaßung oder Gleichung angeben.

Bemaßung aus Eingabewerten erstellen

Wenn diese Option aktiviert ist, werden aus den Werten, die Sie in die Eingabefelder eingeben, automatisch beständige Bemaßungen erstellt. Verwenden Sie die Tabulatortaste, um zwischen den Eingabefeldern zu schalten.

Wenn diese Option deaktiviert ist, werden auf der Skizziergeometrie keine beständigen Bemaßungen platziert.

Überbestimmte Bemaßungen

Legt die vorgegebene Verfahrensweise beim Platzieren von Bemaßungen in überbestimmten Skizzen fest. Wählen Sie eine der Optionen aus.

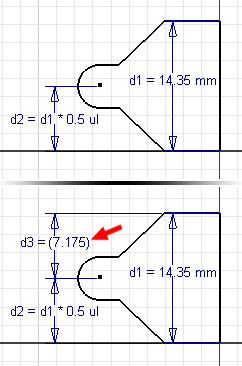

Getriebene Bemaßung anwenden

Wendet eine nicht parametrische, in Klammern eingeschlossene Bemaßung an. Die Bemaßung wird aktualisiert, wenn sich die Skizze ändert, führt jedoch nicht zu einer Größenänderung der Skizze.

Bei Überbestimmung warnen

Blendet eine Warnmeldung ein, wenn durch das Hinzufügen einer Bemaßung die Skizze überbestimmt wird.
