Erstellen von Detailansichten

Sie können eine Detailansicht eines bestimmten Teils einer Ansicht erstellen und platzieren und der Ansicht dabei die gewünschte Skalierung zuweisen.

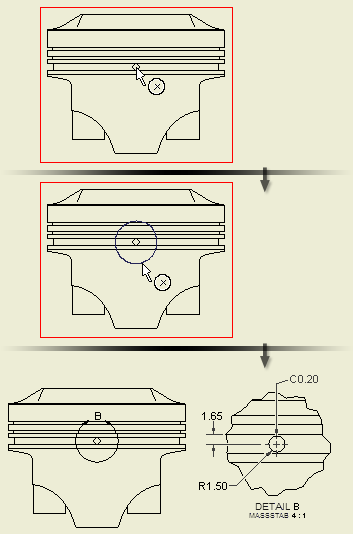

Klicken Sie in der Multifunktionsleiste auf Registerkarte Ansichten platzieren Gruppe Erstellen Detail. Wählen Sie durch Klicken eine vorhandene Ansicht als Erstansicht aus. Legen Sie im Dialogfeld Detailansicht das Ansichtssymbol, den Maßstab und die Sichtbarkeit der Ansichtsbezeichnung fest. Klicken Sie gegebenenfalls auf Ansichtsbezeichnung bearbeiten, um die Detailansichtsbezeichnung im Dialogfeld Text formatieren zu bearbeiten. Legen Sie den Anzeigestil und die Form des Detailrahmens für die Detailansicht fest. Stellen Sie die Ausschnitt-Form ein. Wenn Sie Stetig wählen, können Sie den Detailansichtsrahmen vollständig anzeigen und eine Verbindungslinie zwischen der Detailansicht und dem Detailansichtsrahmen in der übergeordneten Ansicht hinzufügen. Klicken Sie im Grafikfenster, um den Mittelpunkt des entsprechenden Details anzugeben, bewegen Sie dann den Cursor, und klicken Sie, um die äußere Begrenzung des Details anzugeben. Verschieben Sie die Vorschau an die gewünschte Position, und klicken Sie, um die Ansicht zu platzieren. Die Detailansicht ist proportional zur Größe des Detailrahmens. Demo zur Erstellung einer Detailansicht Tipps: Halten Sie den Cursor über dem Ansichtssymbol, um ihn in einer übergeordneten Ansicht neu zu positionieren. Wenn das Mauszeigersymbol den Buchstaben A anzeigt, klicken Sie auf das Ansichtssymbol, und ziehen Sie es um den Formumfang. Klicken Sie zum Bearbeiten des Ansichtssymbol in der übergeordneten Ansicht mit der rechten Maustaste auf das Ansichtssymbol, und wählen Sie Text. Klicken Sie zum Ändern der Pfeilspitzen im Detailrahmen mit der rechten Maustaste auf den Detailrahmen in der übergeordneten Ansicht. Klicken Sie auf Erste Pfeilspitze bearbeiten oder Zweite Pfeilspitze bearbeiten. Wählen Sie im Dialogfeld Pfeilspitze ändern eine neue Pfeilspitze, und klicken Sie auf Anwenden . Um eine Führungslinie zum Detailansichtssymbol in der übergeordneten Ansicht hinzuzufügen, klicken Sie mit der rechten Maustaste in die Detailbeschriftung und wählen Optionen Führungslinie. Verschieben Sie das Detailansichtssymbol anschließend an die gewünschte Position. Die Führungslinie wird automatisch erstellt und entspricht den Einstellungen unter Kommentarstil anzeigen. Zum Ändern der Umgrenzung der Detailansicht klicken Sie mit der rechten Maustaste auf die Detailbeschriftung, klicken auf Optionen und gehen dann folgendermaßen vor: Aktivieren Sie die Option Ausschnittlinie stetig machen, um gezackte Ausschnittlinien in der Detailansicht durch eine stetige Ausschnittlinie zu ersetzen. Danach können Sie die folgenden Optionen aktivieren. Aktivieren Sie die Option Detailansichtsrahmen vollständig anzeigen, um den Detailrahmen um die Detailansicht anzuzeigen. Aktivieren Sie die Option Verbindungslinie, um eine Verbindungslinie zwischen der Detailansicht und der Detailbegrenzung in der Erstansicht zu erstellen.

So bearbeiten Sie die Verbindungslinie:

Klicken Sie mit der rechten Maustaste auf den Detailansichtskommentar (auf die Detailbegrenzung oder die Verbindungslinie). Um einen Scheitelpunkt zur Verbindungslinie hinzuzufügen, wählen Sie im Menü die Option Scheitelpunkt hinzufügen. Klicken Sie auf eine Position der Verbindungslinie, um den Scheitelpunkt hinzuzufügen. Verschieben Sie den neuen Scheitelpunkt an die neue Position. Zum Entfernen eines Scheitelpunkts klicken Sie mit der rechten Maustaste darauf und wählen im Menü die Option Scheitelpunkt löschen.
