Die Höhenverwaltung ermöglicht konsistente Werte für die Höhen verbundener Schachtdeckel, Schächte und Haltungen. Die Beziehung zwischen der Erhöhung des Abwasserobjekts und der gemessenen Tiefen muss überprüft werden. Werte, die sowohl gemessen als auch berechnet werden können, lassen sich überprüfen, indem diese miteinander verglichen werden. Beispielsweise sollte die Höhe des unteren Teils plus Schachttiefe die Höhe des Schachtdeckels ergeben.
Die Höhe entspricht einer Geländehöhe bzw. einer Höhe über dem Meeresspiegel. Normalerweise wird die Höhe in einem *_Z-Attribut gespeichert. Die Tiefe ist ein Wert, der normalerweise per Maßband oder Zollstock gemessen wird.
Für Abwassernetze spielt das Speichern von Höhen und Neigungen eine große Rolle. Das Datenmodell bietet sowohl einen einfachen als auch einen detaillierten Ansatz. Sie können das Netz entweder speichern, indem Sie die Schächte einfach miteinander verbinden, oder Sie können Zwischenpunkte für ein detaillierteres Modell verwenden. Außerdem können Sie das Netz an Ihren Arbeitsablauf anpassen. Zunächst vermisst der Landvermesser die Schachtdeckel über dem Boden. Als Nächstes vermisst der Abwasserspezialist den Untergrund des Abwassernetzes mit genauen Koordinaten und Höhen.

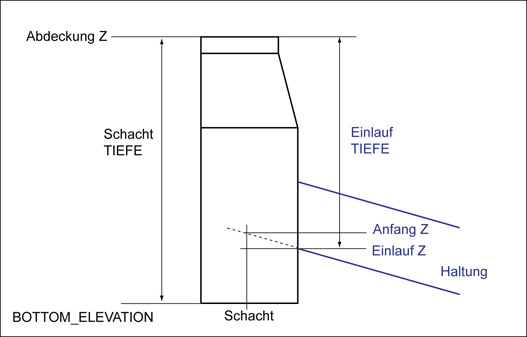

Wenn Sie keine Zwischenpunkte für die Eingänge der Haltungen in den Schacht oder die Schachtstruktur verwenden, gelten die folgenden Werte für die Haltung:
- START_Z = INPUT_Z
- END_Z = OUTPUT_Z

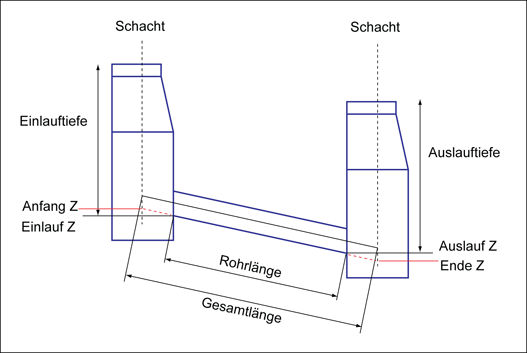

Das Datenmodell von Abwasser speichert Haltungsattribute in einer vereinfachten oder in einer detaillierten Struktur.
Mit der Objektregel Haltungshöhe berechnen werden konsistente Höhenwerte berechnet. Wenn Sie einen Wert ändern, werden Sie aufgefordert, damit verbundene Werte anzupassen. Diese Objektregel ist vorgabegemäß aktiviert. Sie müssen die Ausführung der Objektregel jedoch in der Abwasserfachschalenoption konfigurieren.
Sie müssen die automatische Berechnung der Erhöhung, der Neigung und Höhe in den Abwasserfachschalenoptionen aktivieren. Sie können zudem definieren, welche Werte berechnet werden. Siehe Festlegen der Optionen für die Abwasserfachschale.
| Erhöhung | Objektregel |
|---|---|
|
Höhe des unteren Schachtteils |
Cover_Start.Z – Manhole_Start.DEPTH =Manhole_Start.BOTTOM_ELEVATION Cover_End.Z – Manhole_End.DEPTH =Manhole_End.BOTTOM_ELEVATION |
| Haltungseingabe und -ausgabe Z |
Cover_Start.Z – Section.INPUT_DEPTH = Section.INPUT_Z Cover_End.Z – Section.OUTPUT_DEPTH = Section.OUTPUT_Z |
| Neigung (Haltung) |
TOTAL_SLOPE = (START_Z – END_Z)/TOTAL_LENGTH PIPE_SLOPE = (INPUT_Z – OUTPUT_Z)/PIPE_LENGTH |
| Fallhöhe und Einlaufhöhe |

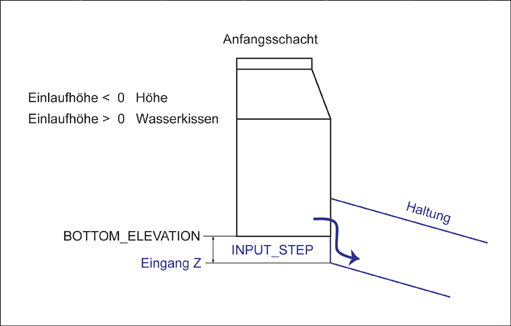

Section.FALL_HEIGHT = Section.OUTPUT_Z – Manhole_End.BOTTOM_ELEVATION Section.INPUT_STEP = Section.INPUT_Z - Manhole_Start.BOTTOM_ELEVATION INPUT_STEP > 0: Wasserkissen INPUT_STEP< 0: Höhe. |
Objektregeln zur Überprüfung von Werten
Diverse Objektregeln können zur Überprüfung der Höhenkonsistenz verwendet werden, um z. B. sicherzustellen, dass die Fließrichtung kontinuierlich verläuft und dass Leitungsneigungen immer größer sind als null.
- Manhole_Start.DEPTH >= Section.INPUT_DEPTH
- Manhole_End.DEPTH >= Section.OUTPUT_DEPTH
- Section.INPUT_Z >= Manhole_Start.BOTTOM_ELEVATION
- Section.OUTPUT_Z >= Manhole_End.BOTTOM_ELEVATION
- Section.START_Z >= Section.INPUT_Z
- Section.OUTPUT_Z >= Section.END_Z
- Section.INPUT_Z >= Section.OUTPUT_Z
- Section.TOTAL_SLOPE >= 0
- Section.PIPE_SLOPE >= 0
Abwasser-Datenmodell: Haltung mit Eingabeschritt < 0
Abwasser-Datenmodell: Haltung mit Fallhöhe
