In dieser Übung legen Sie DWF-Publizierungsoptionen für die mit der Karte zu publizierenden Objektdaten fest. Sie können dann Ihre Karte als DWF-Datei publizieren.
Video-Übungslektion
|
Wenn Sie mit dem Internet verbunden sind, starten Sie das Video, um zu sehen, wie Sie Attribute im DWF-Format publizieren können. Die Schritte für dieses Verfahren sind unterhalb des Videos aufgeführt. |
In dieser Übung wird die Karte Street_Centerlines.dwg verwendet, die Sie in Lektion 2: Bereinigen von Zeichnungen geändert haben.
So legen Sie Publizierungsoptionen fest
- Öffnen Sie die Karte Street_Centerlines.dwg, die Sie in Lektion 2: Bereinigen von Zeichnungen verwendet haben.
- Klicken Sie auf
.
- Wählen Sie im Dialogfeld Map-Informationen die Option Map-Informationen publizieren.

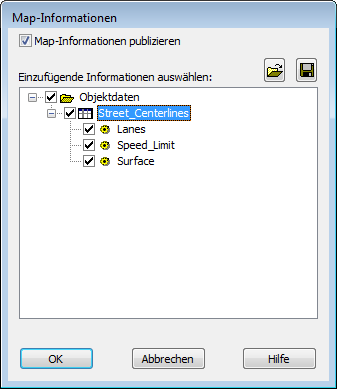

- Erweitern Sie im Dialogfeld Map-Informationen die Elemente in der Liste, und wählen Sie Street_Centerlines aus.
Bei Auswahl von Street_Centerlines werden automatisch auch alle Elemente unterhalb von Street_Centerlines ausgewählt.
- Klicken Sie auf das Speichern-Symbol, und geben Sie einen Speicherort für die publizierte Datei an, um die Informationen in einer XML-Datei zu publizieren. Klicken Sie auf Speichern.
Die XML-Datei wird von der DWF-Publizierung verwendet.
- Klicken Sie auf OK.
So publizieren Sie in DWF
- Speichern Sie die Karte.
Sie können ohne vorheriges Speichern nicht plotten oder publizieren.
- Klicken Sie direkt unter der Karte auf die Registerkarte Layout 1.
Falls die Registerkarten nicht angezeigt werden, klicken Sie mit der rechten Maustaste auf
(das Symbol Modellbereich). Wählen Sie Registerkarten Layout und Modell anzeigen. - Klicken Sie auf Registerkarte AusgabeGruppe PlotPlotten.
- Wählen Sie im Dialogfeld Plotten unter Drucker/Plotter die Option DWF6eplot.pc3 aus.
- Klicken Sie auf Auf Layout anwenden und anschließend auf Abbrechen.
Dadurch werden die Drucker-/Plottereinstellungen auf den Publizierungsauftrag angewendet, ohne ihn an einen Plotter oder Drucker zu senden.
- Klicken Sie auf
Publizieren. Anmerkung:Wählen Sie keine Option im Untermenü Publizieren. Klicken Sie im Anwendungsmenü auf das Wort Publizieren.
- Gehen Sie im Dialogfeld Publizieren wie folgt vor:
- Vergewissern Sie sich, dass in der Liste der zu publizierenden Pläne nur die gewünschten Pläne ausgewählt sind.
Wenn z. B. noch eine andere Karte geöffnet ist, werden deren Modell- und Layoutansichten in der Liste aufgeführt. Die Standardansicht Layout2 der aktuellen Karte wird ebenfalls angezeigt. Wählen Sie alle unerwünschten Einträge aus (etwa Layout2), und klicken Sie auf
. - Wählen Sie unter Publizieren in die Option DWF aus.
- Klicken Sie auf Publizier-Optionen.
- Vergewissern Sie sich, dass in der Liste der zu publizierenden Pläne nur die gewünschten Pläne ausgewählt sind.
- Gehen Sie im Dialogfeld Publizier-Optionen wie folgt vor:
- Klicken Sie auf Layer-Informationen (unter Allgemeine DWF/PDF-Optionen).
- Klicken Sie im Pulldown-Menü dieses Felds auf die Option Einschließen.
Jeder Layer in der Karte wird zu einem eigenständigen Layer in der DWF-Ausgabe. In Design Review können Sie die Anzeige dieser Layer einzeln aktivieren oder deaktivieren.
- Klicken Sie auf OK.
- Gehen Sie im Dialogfeld Publizieren wie folgt vor:
- Klicken Sie unten im Fenster auf Publizieren.
- Geben Sie einen Speicherort und einen Namen für die publizierte Datei an, und klicken Sie auf Auswählen.
- Klicken Sie auf Nein, wenn Sie aufgefordert werden, die Planliste zu speichern.
- Falls eine Meldung zur Auftragsverarbeitung im Hintergrund angezeigt wird, klicken Sie auf Schließen, um die Meldung auszublenden.
Die von Autodesk Design Review benötigten Dateien werden in die angegebene Datei publiziert.
- Überwachen Sie diesen Vorgang, indem Sie mit dem Mauszeiger auf das animierte Symbol in der unteren rechten Ecke des Fensters zeigen.
- Nach Abschluss des Auftrags wird unten rechts im Fenster eine "Sprechblase" angezeigt. Klicken Sie auf den Link in dieser Sprechblase, um alle Warnungen und Fehler anzuzeigen. Schließen Sie das Fenster, wenn Sie fertig sind.
Aktueller Stand
Sie haben Ihre Karte in eine Autodesk-SDF-Datei exportiert. Sie haben zudem die Karte als DWF-Datei publiziert. Benutzer, die nicht über AutoCAD Map 3D verfügen, können die publizierte Karte in einem kostenlos verfügbaren Viewer anzeigen, der unter http://www.autodesk.de/designreview heruntergeladen werden kann.
