Verwenden Sie die Pufferzone in einer Abfrage, um zu ermitteln, welche Parzellen sich in dem durch die Pufferzone dargestellten Baugebiet befinden. Exportieren Sie diese Parzellen dann zur späteren Verwendung in eine SDF-Datei.
Dieser Übung liegt die Karte AnalyzeMap1.dwg zugrunde, die Sie in den vorherigen Übungen erstellt und geändert haben.
So ermitteln Sie die Parzellen im Baugebiet
- Klicken Sie in der Darstellungsverwaltung mit der rechten Maustaste auf den Layer Parcels, und klicken Sie dann auf Abfrage zur Datenfilterung.
- Klicken Sie im Dialogfeld Abfrage erstellen auf An Grenzen zoomen, um das Zeichnungsfenster an die Grenzen des Layers Parcels zu zoomen.
- Klicken Sie im Dialogfeld Abfrage erstellen auf Auf Karte suchen, und wählen Sie Berührung eines beliebigen Teils von

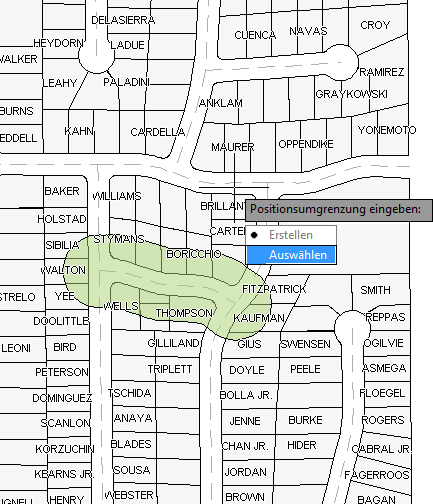

Polygon. - Klicken Sie in der Eingabeaufforderung Positionsumgrenzung eingeben auf Auswählen.
Klicken Sie in der Eingabeaufforderung auf Auswählen. Klicken Sie auf die Pufferzone, um sie als Positionsbedingung auszuwählen.
- Klicken Sie in der Eingabeaufforderung "Objekt wählen" auf das Pufferpolygon.
- Klicken Sie im Dialogfeld Abfrage erstellen auf OK.
AutoCAD Map 3D filtert die Parzellen und zeigt nur die an, die der definierten Pufferzonenabfrage entsprechen.

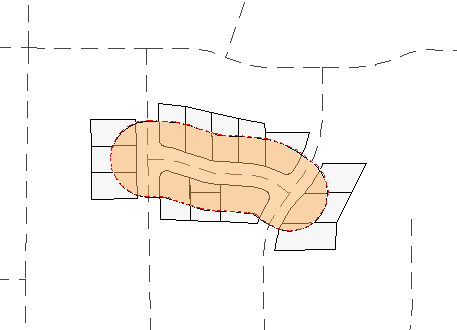

Es werden nur die Parzellen in der Karte angezeigt, die den Filterkriterien entsprechen.
Um diese Übungslektion fortzusetzen, gehen Sie zu Übung 3: Exportieren der Parzellen im Baugebiet in eine SDF-Datei.
