Übung 1: Exportieren von Objektklassen in eine SDF-Datei

In dieser Übung exportieren Sie die Objektklassen in der Zeichnung in mehrere GIS-Objektklassen in einer Autodesk SDF-Datei.

Anmerkung:

In dieser Übung wird die Karte verwendet, die Sie in Übung 1: Erstellen von Objekten mithilfe von Objektklassen erstellt haben.

So exportieren Sie eine Autodesk SDF-Datei mithilfe von Objektklassen

1. Wenn die Datei ObjectClass.dwg, die Sie zuvor erstellt haben, nicht mehr geöffnet ist, öffnen Sie sie.
2. Klicken Sie auf Registerkarte AusgabeGruppe Map-DatenübertragungAls SDF. Finden
3. Gehen Sie im Dialogfeld Exportposition wie folgt vor:
   • Vergewissern Sie sich, dass als Dateityp Autodesk SDF (*.sdf) festgelegt ist.
   • Navigieren Sie zu dem Ordner, in den Sie die Materialien zur Übungslektion kopiert haben.
   • Geben Sie als Dateinamen Roads_Parcels_Signals.sdf ein.
   • Klicken Sie auf OK.
4. Klicken Sie im Dialogfeld für den Export unter Filterauswahl auf Objektklassen auswählen .
5. Halten Sie im Dialogfeld Objektklassen auswählen die Taste STRG oder die UMSCHALTTASTE gedrückt, und klicken Sie auf alle drei Objektklassen. Klicken Sie auf Auswählen.
6. Klicken Sie im Dialogfeld für den Export auf die Registerkarte Objektklasse, und gehen Sie wie folgt vor:
   • Klicken Sie unter Zuordnung Objekt zu GIS-Objektklasse auf Mehrere Klassen basierend auf einem Zeichnungsobjekt erstellen.
   • Wählen Sie als Zu verwendendes Zeichnungsobjekt Objektklasse aus.
   • Klicken Sie auf Attribute auswählen.
7. Erweitern Sie im Dialogfeld Attribute auswählen das Element Objektklassen, und wählen Sie alle drei Objektklassen aus. Klicken Sie auf OK.

   Die neue SDF-Datei enthält für jede ausgewählte Objektklasse eine GIS-Objektklasse. Die Eigenschaften der einzelnen GIS-Objektklassen entsprechen den Attributen der entsprechenden Objektklasse.

8. Geben Sie auf der Registerkarte Objektklasse im Dialogfeld für den Export unter Zuordnung Objekt zu GIS-Objektklasse den entsprechenden Geometrie-Eintrag an:
   • Für Roads wählen Sie Linie aus.
   • Für Parcels wählen Sie Polygon aus.
   • Für Signals wählen Sie Punkt aus.

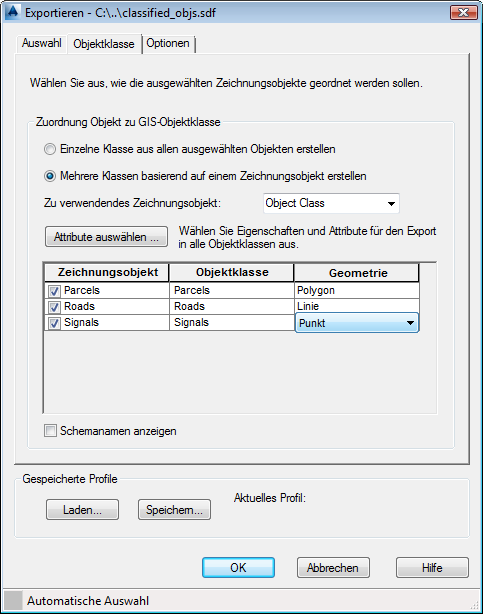

   Verwenden Sie Objektklassen, um GIS-Objektklassen zu erstellen, indem Sie die einzelnen Geometrietypen angeben.

9. Klicken Sie auf OK.

Um diese Übungslektion fortzusetzen, gehen Sie zu Übung 2: Verbinden mit der erstellten SDF-Datei.
