Datenmodell-Administrator

Der Datenmodell-Administrator verfügt über Werkzeuge für die folgenden Aktionen:

• Erstellen und Bearbeiten von Themen und Elementklassen
• Erstellen und Bearbeiten von Domänen
• Erstellen von Labelobjektklassen, Definieren von Labels und Aktualisieren von Labeltext
• Job-Aktivierung von datenbankbasieren Fachschalen-Objektklassen
• Verwalten von Domänentabellen mit Attributwerten und Hinzufügen von Attributen zu Objektklassen
• Erstellen von Verbunden (Gruppen von Objektklassen)
• Erstellen, Initialisieren und Bearbeiten von Topologien
• Definieren von Verschnitten
• Erstellen von Schemaplänen und Generalisierungen
• Definieren von Objektregeln

Datenmodelle enthalten Themen, Domänen, Objektklassen, Topologien und Verschnitte. Verwenden Sie den Datenmodell-Administrator, um die Datenstrukturen einer Fachschale zu untersuchen.

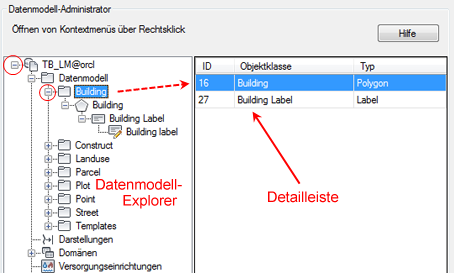

Datenmodell-Administrator mit dem Datenmodell-Explorer

Die folgenden Symbole und Abbildungen kennzeichnen Strukturen und Relationen:

Symbol	Erklärung
	Fachschalen-Stammknoten (erweitert), wird auch als Oracle-Benutzer und DUMP-Datei bezeichnet.
	Knoten Datenmodell, Themenknoten
	Punktobjektklasse (keine zugehörigen Objekte)
	Punktobjektklasse (zugehörige Objekte, aber nicht erweitert)
	Punktobjektklasse (mit zugehörigen Objekten und erweitert)
	Attributobjektklasse
	Objektklasse für zusammengesetzte Polygone
	Objektklasse für zusammengesetzte Polylinien
	Polylinien-Objektklasse
	Labelobjektklasse
	Labeldefinition
	Polygon-Objektklasse
	Zentroid-Objektklasse
	Bemaßungsobjektklasse
	Darstellungsknoten
	Geoschematischer Plan
	Orthogonal
	Generalisierung
	Domänenknoten
	Domänentabelle
	Topologieknoten
	Kanten-Zentroid-Topologie (noch nicht initialisiert)
	Kanten-Zentroid-Topologie (ohne Fehler initialisiert)
	Logische Topologie. Erweitern Sie das Element Logische Topologie, um die zugehörigen Bedingungen und Verfolgungsvorlagen (Netzanalyse) anzuzeigen.
	Verschnittknoten (mit Untereinträgen)
	Verschnitt
	Versorgungsnetzwerk-Knoten
	Versorgungsnetzwerk
