Ansichtsbereich Darstellungsmodell

Im rechten Teilfenster des Darstellungsmodell-Managers werden die Karten und Layer des Darstellungsmodells angezeigt. Sie können Layer oder Darstellungsmodellkarten aus dem Darstellungsmodell-Repository in die Darstellungsmodell-Ansicht ziehen.

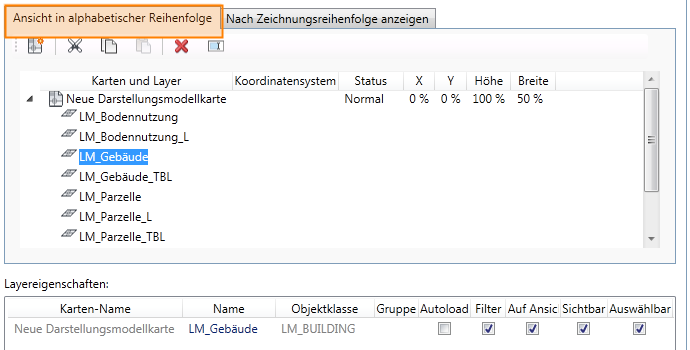

Klicken Sie auf die Registerkarte Ansicht in alphabetischer Reihenfolge, um die Darstellungsmodellkarten und Objektlayer in alphabetischer Reihenfolge anzuzeigen. Bearbeiten Sie die Elemente wie in der folgenden Tabelle gezeigt.

Registerkarte Ansicht in alphabetischer Reihenfolge	Beschreibung
Knoten Darstellungsmodellkarte	Ein Darstellungsmodell kann über ein oder mehrere Zeichnungsfenster (also Darstellungsmodellkarten) verfügen.
Koordinatensystem	Zeigt das Koordinatensystem an.
State X, Y, Höhe, Breite	Zeigt die Eigenschaften der Darstellungsmodellkarte an, z. B. Größe, Speicherort und Status. Siehe auch Einrichten von Darstellungsmodellen.
	Erstellt eine neue Darstellungsmodellkarte.
	Schneidet die ausgewählten Elemente in die Zwischenablage aus.
	Schneidet die ausgewählten Elemente in die Zwischenablage aus.
	Fügt die Elemente aus der Zwischenablage ein.
	Entfernt die ausgewählten Elemente.
	Benennt das Element um.

Klicken Sie auf die Registerkarte Nach Zeichnungsreihenfolge anzeigen, um die Objektlayer in Zeichnungsreihenfolge anzuzeigen. Der erste Layer in der Liste befindet sich im Vordergrund vor den darunter liegenden Layern. Bearbeiten Sie die Elemente wie in der folgenden Tabelle gezeigt.

Registerkarte Nach Zeichnungsreihenfolge anzeigen	Beschreibung
Koordinatensystem	Zeigt das Koordinatensystem an.
State X, Y, Höhe, Breite	Zeigt die Eigenschaften der Darstellungsmodellkarte an, z. B. Größe, Speicherort und Status. Siehe auch Einrichten von Darstellungsmodellen.
	Verschiebt den ausgewählten Layer nach oben.
	Verschiebt den ausgewählten Layer nach unten.
	Entfernt die ausgewählten Elemente.
	Benennt das Element um.
