Festlegen der Trennebene

1. Wählen Sie ( Registerkarte Start > Gruppe Werkzeugtyp > Einzelne Kavität).


2. Klicken Sie auf ((Registerkarte Start > Gruppe Erstellen > Geometrie).

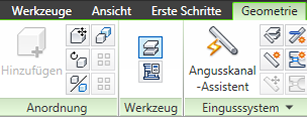

3. Klicken Sie auf (Registerkarte Geometrie > Gruppe Werkzeug > Trennebene festlegen), um das Dialogfeld Trennebene festlegen zu öffnen.

   Das Modell wird mit dem Werkzeugumriss und einer roten Linie und quadratischen Anfassern über dem Modell angezeigt. Diese Linie stellt die Trennebene dar.
4. Stellen Sie sicher, dass die Kontrollkästchen Gitter anzeigen und An Gitter ausrichten im Feld Gittereinstellungen ausgewählt sind.
5. Klicken Sie auf Unterseite und Übernehmen. Die Trennebene wurde automatisch an der Unterseite der Kavität festgelegt und ein Umriss des vorgeschlagenen Werkzeugs wird angezeigt.
6. Klicken Sie auf Schließen, um das Dialogfenster Trennebene festlegen zu schließen.
