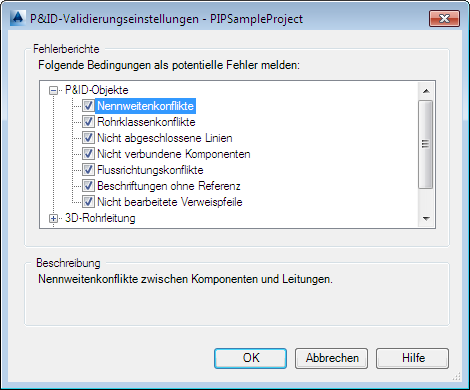

P&ID-Validierungseinstellungen (Dialogfeld)

Legt die zu markierenden Fehlertypen fest.

 Multifunktionsleiste: Start Registerkarte Validieren Validierungskonfiguration (für P&ID-Arbeitsbereich)

 Kontextmenü: Projektmanager Mit der rechten Maustaste auf den Projektknoten klicken Validierungseinstellungen

 Befehlseingabe: VALIDATECONFIG

Fehlerberichte

Steuert, welche Fehlertypen vom Validierungsprogramm markiert werden.

P&ID-Objekte

Gibt an, welche Typen von P&ID-Fehlern markiert werden sollen. Die folgenden Optionen sind verfügbar:

• Nennweitenkonflikte. Weist auf Nennweitenunterschiede zwischen Komponenten und Linien hin.
• Rohrklassenkonflikt. Weist auf Unterschiede in den Rohrklassen von Komponenten und Linien hin.
• Nicht abgeschlossene Linien. Weist auf Linien hin, die nicht mit einer Komponente verbunden sind oder über kein Abschlusssymbol verfügen.
• Nicht verbundene Komponenten. Weist auf Komponenten hin, die an keinem Zuordnungspunkt eine Verbindung mit einer Linie haben. Wenn eine Komponente über keinen Zuordnungspunkt verfügt, muss mindestens eine Linie mit ihr verbunden werden.
• Flussrichtungskonflikte. Weist auf Fehler bei der Richtung hin, in die Materialien durch Linien fließen.
• Beschriftungen ohne Referenz. Weist auf Beschriftungen hin, die über die Toleranzgrenzen der verbundenen Komponenten hinaus verschoben wurden.
• Nicht bearbeitete Verweispfeile. Weist auf Verweispfeile hin, die nicht auf eine andere Zeichnung im selben Projekt verweisen.

AutoCAD-Basisobjekte

Gibt an, welche Typen von AutoCAD-Fehlern markiert werden sollen. Die folgenden Optionen sind verfügbar:

• Alle AutoCAD-Objekte. Weist auf alle Arten von AutoCAD-Objekten hin, die für P&ID-Symbole gehalten werden könnten.
• Linien. Weist auf AutoCAD-Linien hin, die für schematische P&ID-Linien gehalten werden könnten.
• Polylinien. Weist auf AutoCAD-Polylinien hin, die für schematische P&ID-Linien gehalten werden könnten.
• Kreise. Weist auf AutoCAD-Kreise hin, die für Instrumentenblasen gehalten werden könnten.
• Beschriftungen. Weist auf Text, mehrzeiligen Text (MText), Führungslinien, Bemaßungen, Attribute und Tabellen von AutoCAD hin, die für P&ID-Beschriftungen gehalten werden könnten.
• Blöcke. Weist auf XRefs, Blöcke und dynamische Blöcke von AutoCAD hin, die für P&ID-Komponenten gehalten werden könnten.

Beschreibung

Zeigt Informationen zur ausgewählten Fehlerbedingung an.
