Hinzufügen von Komponentendetails in Excel

Nach dem Erstellen der Katalogvorlage erstellen Sie ein Excel-Arbeitsblatt, um die Details der Komponentengrößen in Excel anzugeben.

Im Arbeitsblatt geben Sie die Details für Teilgrößen an. Das Excel-Arbeitsblatt enthält anschließend alle erforderlichen Daten zum Erstellen eines PCAT-Katalogs oder zum Hinzufügen von Daten zu diesem. Die CTPL-Katalogvorlage wird nach dem Export nicht mehr benötigt.

Pläne und Arbeitsblätter

Komponenten werden im Excel-Arbeitsblatt in mehrere Pläne unterteilt.

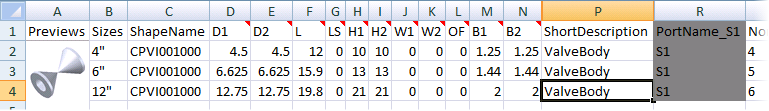

Komponentengrößen und -bemaßungen

Komponentengrößenbemaßungen werden in Excel angegeben.

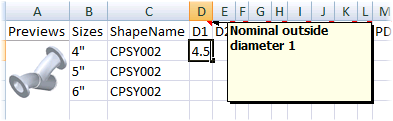

Sie können die Kommentare (rotes Dreieck) in der ersten Spalte verwenden, um eine Beschreibung der Bemaßung zu erhalten. Ein Vorschaubild ist ebenfalls verfügbar, sodass Sie eine größere Vorschau mit allen Bemaßungen anzeigen können.

Anmerkung: Größere Vorschaubilder sind nicht immer verfügbar. Wenn Sie Informationen zu den Eigenschaften oder Bemaßungen benötigen, können Sie einen Katalog mit einer ähnlichen Komponente in den Rohrklassen-Editor laden, um Beispieldaten anzuzeigen.

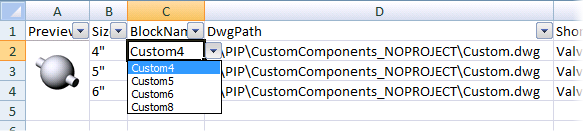

Bei blockbasierten Komponenten können Sie eine Auswahl aus einer Liste von Blocknamen treffen. Die Liste entspricht den Blocknamen, die in der DwgPath-Zeichnung verfügbar sind, und kann nach Erstellung der XLS-Datei nicht mehr geändert werden.
