So ordnen Sie ein neues P&ID-Objekt einem Plant 3D-Objekt zu

Wenn eine neue P&ID-Objektklasse während eines Projekts eingeführt wird, können Sie sie einer entsprechenden Plant 3D-Objektklasse zuordnen.

1. Erweitern Sie in der Projektkonfiguration-Strukturansicht die Plant 3D-DWG-Einstellungen. Klicken Sie auf P&ID-Objekt-Zuordnung.
2. Erweitern Sie im Fenster P&ID-Objekt-Zuordnung unter P&ID-Klassen die Struktur und klicken Sie auf das neue P&ID-Objekt (beispielsweise Neue_Armatur).
3. Klicken Sie unter Plant 3D-Klassen auf Hinzufügen.

4. Führen Sie im Dialogfeld Plant 3D-Klassenzuordnung auswählen die folgenden Schritte durch:
   • Erweitern Sie die Struktur unter Plant 3D-Klassen. Klicken Sie auf eine Klasse (beispielsweise: Armatur).
   • Aktivieren Sie das Kontrollkästchen Allen Untertypen dieser Klasse zuordnen, oder aktivieren oder deaktivieren Sie unter Mindestens einem bestimmten Untertyp dieser Klasse zuordnen die entsprechenden Kontrollkästchen.
   • Klicken Sie auf OK.

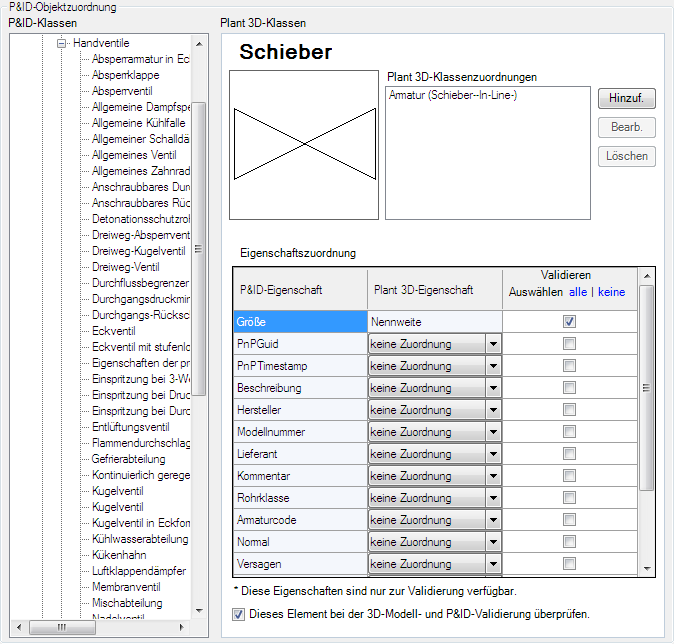

5. Führen Sie im Fenster P&ID-Objekt-Zuordnung unter Plant 3D-Klassen in der Tabelle Eigenschaften-Mapping die folgenden Schritte durch:

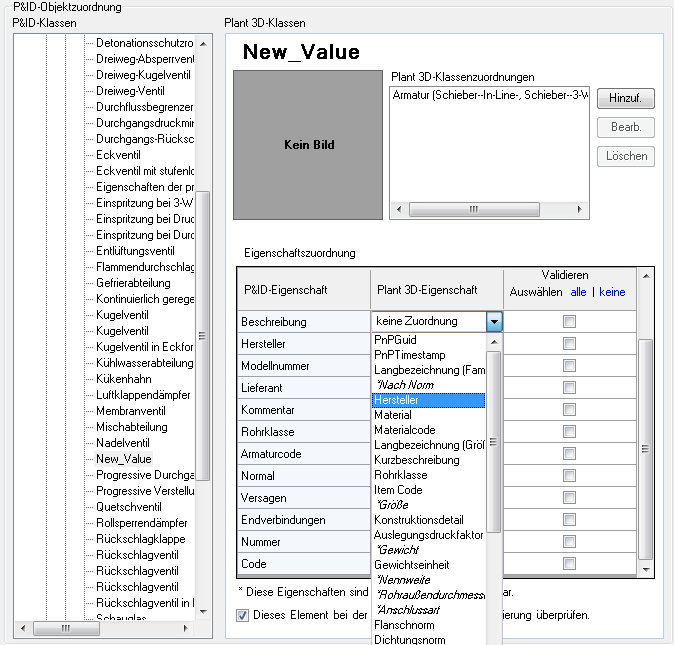

   • Klicken Sie in der Spalte Plant 3D-Eigenschaft in der Dropdown-Liste auf die jeweiligen Eigenschaften, die den Eigenschaften in der Spalte P&ID-Eigenschaft entsprechen sollen (ordnen Sie beispielsweise Hersteller Hersteller zu).
   • Um den Validierungsprozess zum Überprüfen der Eigenschaften-Mappings für das zugeordnete Element festzulegen, aktivieren Sie das Kontrollkästchen Dieses Element während 3D-zu-PID-Validierung überprüfen.

     Um den Validierungsprozess so festzulegen, dass die Eigenschaften-Mappings dieses Elements ignoriert werden, deaktivieren Sie das Kontrollkästchen.

   • Klicken Sie auf OK.
