Themen

Gibt den Bemaßungs-, Beschriftungs- und ISO-Symbolmaßstab für Rohrsysteme und Überschreibungsthemen an.

Das Vorgabethema gibt Optionen für normale Rohrsysteme an. Benannte Themen (z. B. Fitting-an-Fitting, Rohrsystem mit kleinem Durchmesser, Vorhandenes Rohrsystem und Rohrsystem mit Weiterführung) finden in speziellen Fällen Anwendung. Die benannten Themen werden auch als Überschreibungsthemen bezeichnet.

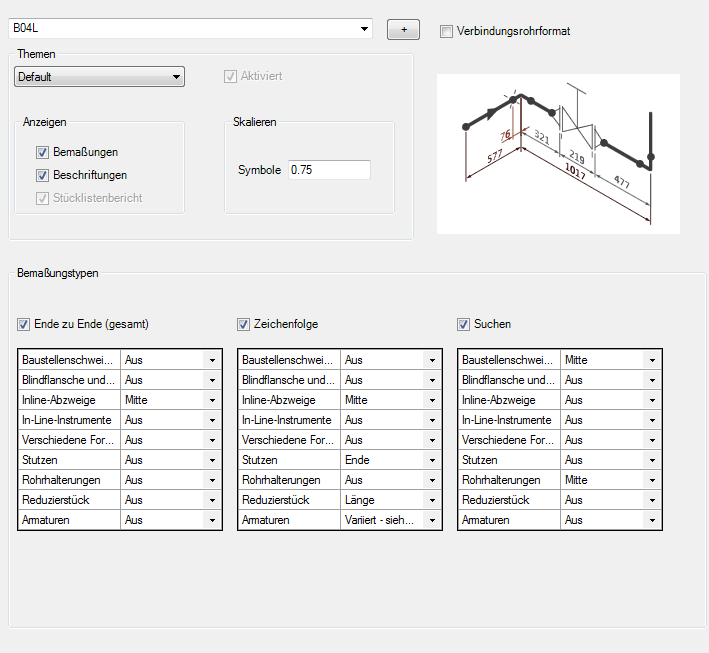

Sie können Themenlayer auf der Registerkarte Überschreibungsthemen im Dialogfeld ISO-Themen im ISO-Schriftfeld-Editor festlegen. Sie können zum Beispiel festlegen, dass alle vorhandenen Rohrsysteme auf dem Layer Vorhanden platziert werden.

Themen

Themenliste

ISO-Themen werden verwendet, um verschiedene Verhaltensweisen für verschiedene Arten von Rohrsystemen auszuweisen. Das vorgegebene Thema betrifft die Mehrzahl der Rohrsysteme, es ist jedoch auch möglich, den benannten Themen ein anderes Bemaßungsverhalten zuzuweisen.

Enabled

Aktiviert bzw. deaktiviert ein Thema. Wenn ein Thema deaktiviert ist, verhalten sich Rohrsysteme, die dem Thema entsprechen, wie normale Rohrsysteme (Vorgabethema). Wenn Sie zum Beispiel das Thema Continuation/Connection Piping deaktivieren, werden Grafiken wie normale Rohrsysteme angezeigt (Vorgabethema) und nicht auf dem grauen Continuation-Layer.

Bemaßungen

Legt fest, ob Bemaßungen angezeigt werden sollen.

Beschriftungen

Legt fest, ob Beschriftungen angezeigt werden sollen.

Stücklistenberichte

Gibt an, ob Berichte in der Stückliste angezeigt werden.

Maßstab

Gibt den ISO-Symbolmaßstab für ein Thema an. Das Vorgabethema gibt den Symbolmaßstab für die meisten ISO-Symbole an. Sie können einen anderen Symbolmaßstab für die einzelnen benannten Themen angeben. Beispielsweise können Sie für vorhandene Rohrsysteme einen kleineren Maßstab festlegen.

Bemaßungstypen

Bemaßungen des Typs Ende-zu-Ende (gesamt)

Misst Rohrsystemsegmente des ausgewählten ISO-Stils von Endpunkt zu Endpunkt. Optional können Sie die Messung bei Ventilen und Verzweigungen anhalten.

Bemaßungen des Typs Zeichenfolge

Misst die Rohrsystemsegmente des ausgewählten ISO-Stils insgesamt und hält an Einbaukomponenten (z. B. Reduzierstücke, Ventile usw.) an.

Bemaßungen des Typs Suchen

Misst von einem gemeinsamen Punkt, z. B. einem Bogen, bis zur Position eines Objekts, z. B. eine Baustellenschweißnaht oder Rohrhalterung, und hält dann an.

Bemaßungsverhalten

Legt Bemaßungstypoptionen für bestimmte Komponenten fest, z. B. Baustellenschweißnähte, Blindflansche und Kappen, In-Line-Abzweige, In-Line-Instrumente, verschiedene Fittings, Olets, Rohrhalterungen usw. Sie können Folgendes einstellen:

• Bemaßungsendpunkte - Legt die Messung von nur einem Ende, der Mitte oder der Gesamtlänge einer Komponente aus fest. Ventile werden aufgeführt, aber die Optionen werden im folgenden Ventildiagramm angezeigt.
• Ende bis Ende - Sie können Ende-bis-Ende-Bemaßungen für eine Komponente festlegen. Ist verfügbar, wenn das Kontrollkästchen für den Ende-bis-Ende-Bemaßungstyp aktiviert ist.
• Zeichenfolge - Sie können Zeichenfolgebemaßungen für eine Komponente festlegen. Ist verfügbar, wenn das Kontrollkästchen für den Zeichenfolgebemaßungstyp aktiviert ist.
• Suchen - Sie können die Suche nach Bemaßungen für eine Komponente festlegen. Ist verfügbar, wenn das Kontrollkästchen für den Bemaßungstyp zum Suchen aktiviert ist.
