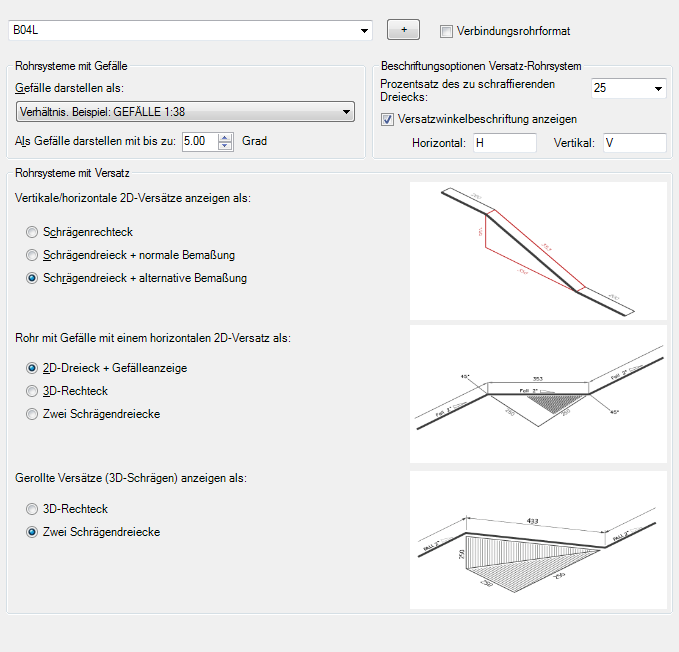

Gibt die Formatierung für schräge Leitungen an, einschließlich Gefälle, 2D- und 3D-Versätze.
- ISO-Stil
-
Zeigt eine Liste der verfügbaren ISO-Stile an.
Rohrsysteme mit Gefälle
- Gefälle darstellen als
-
Gibt einen Gefälletyp an. Die Optionen umfassen Winkel, Verhältnis, Prozentsatz, Abstufung, Neigung - britisch, Neigung - metrisch, Angabe der fallenden Linie unterdrücken.
- Als Gefälle darstellen mit bis zu
-
Gibt den Winkel an, bei dessen Wertüberschreitung eine Leitung als Rohrsystem mit Versatz betrachtet wird.
Optionen für Rohrsysteme mit Versatz und Beschriftungen
- Prozentsatz des zu schraffierenden Dreiecks
-
Legt den Prozentwert des zu schraffierenden Dreiecks fest. Sie können einen Prozentwert aus der Dropdownliste auswählen oder den gewünschten Prozentwert eingeben.
- Versatzwinkelbeschriftung anzeigen
-
Zeigt die Winkelbeschriftung auf dem Schrägendreieck an.
Rohrsystem mit Versatz
- Vertikale/horizontale 2D-Versätze anzeigen als
-
Gibt an, wie einfache Versätze (2D) in der isometrischen Zeichnung angezeigt werden.
- Rohr mit Gefälle mit einem horizontalen 2D-Versatz als
-
Gibt an, wie horizontale Versätze (2D) auf Rohrsystemen mit Gefälle angezeigt werden.
- Gerollte Versätze (3D-Schrägen) anzeigen als
-
Gibt an, wie 3D-Schrägen in einer Zeichnung optisch dargestellt werden. Die Optionen lauten: 3D-Rechteck und Zwei Schrägendreiecke.
Gibt an, wie Rollversätze (3D) angezeigt werden.
