In dieser Referenz erhalten Sie Informationen zu den Spezifikationen für die Prüfung Einstellung für Raumberechnung.
Übersicht
| Beschreibung: | Überprüft Modelle auf erforderliche Einstellungen für Raumberechnungen |
| Auswertungskriterien: | Prüft, ob die Optionen für die Volumenberechnung unter Einstellungen -> Flächen- und Volumenberechnungen -> Berechnungen richtig gewählt wurden und das Optionsfeld Flächen und Volumina aktiviert ist. |
| Einschränkungen: | Keine |
| Dokumenttypen: | Projekt |
| Filter: | Keine |
| Hervorhebungen: | Keine |
| Registerkarte Informationen: | Keine |
| Korrektur: | Ja (Optionen können erwartungsgemäß eingestellt werden) |

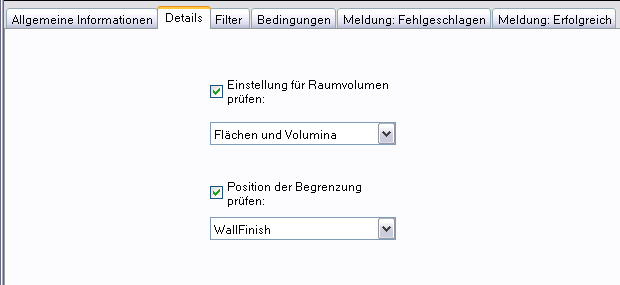

Details
Optionen:
| Option | Verwendung |
| Einstellung für Raumvolumen prüfen | Legen Sie fest, ob die Option für Raumvolumina aktiviert werden soll und welche dieser Optionen verwendet werden soll: Flächen, Volumina oder beide. |
| Position der Begrenzung prüfen | Legen Sie fest, ob die Option für die Position der Begrenzung aktiviert werden soll und welche dieser Optionen verwendet werden soll. |
Optionen für Ergebnisbericht (Erfolgreich/Fehlgeschlagen):
Wert(e):
Zum Abrufen der Werte klicken Sie mit der rechten Maustaste in den Meldungs-Editor (Erfolgreich/Fehlgeschlagen) und wählen Einfügen >> Wert.
| Variable für Bericht | Beschreibung |
| Prüfungsname | %CheckName% gibt den Namen der Prüfung im Bericht an, wenn dieser ausgeführt wird. |
| Prüfungsergebnis | %CheckResult% zeigt das Ergebnis der Prüfung (Erfolgreich/Fehlgeschlagen) im Bericht an, wenn dieser ausgeführt wird. |
| Filtergröße | %FilterSize% gibt die Anzahl der Elemente, die die Kriterien für die Prüfung erfüllen, im Bericht an, wenn dieser ausgeführt wird. |
| Actual Volume Setting | %ComputeVolumeSetting% gibt den Wert der aktuellen Volumeneinstellung im Bericht aus, wenn dieser ausgeführt wird. |
| Correct Volume Setting | %CorrectVolumeSetting% gibt den Wert der gewünschten Volumeneinstellung im Bericht aus, wenn dieser ausgeführt wird. |
| Actual Boundary Setting | %BoundaryLocationSetting% gibt den Wert der aktuellen Position der Begrenzung im Bericht aus, wenn dieser ausgeführt wird. |
| Correct Boundary Setting | %CorrectBoundarySetting% gibt den Wert der gewünschten Position der Begrenzung im Bericht aus, wenn dieser ausgeführt wird. |

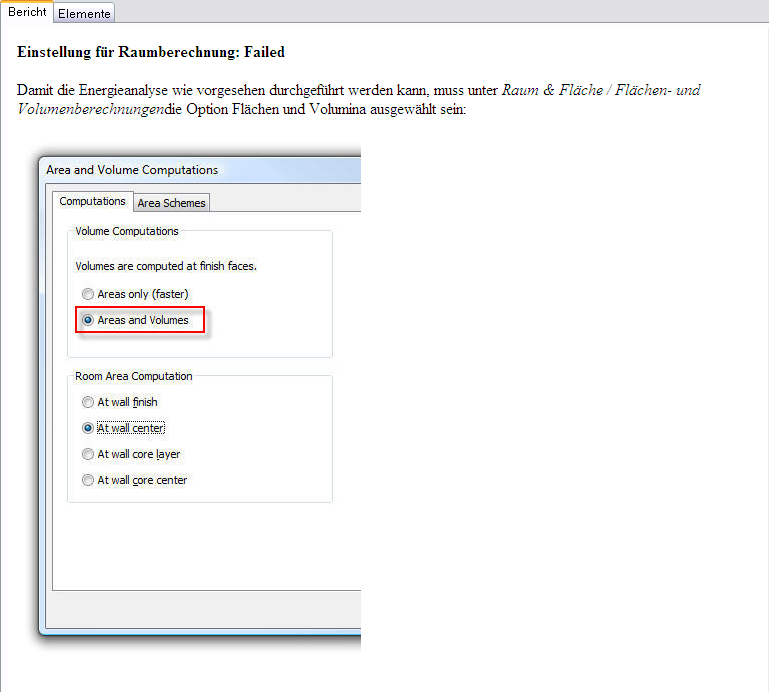

Ergebnisse
Die Meldung Fehlgeschlagen wird angezeigt, nachdem die Prüfung ausgeführt wurde und wenn Kriterien nicht erfüllt wurden. Wurden die Kriterien erfüllt, wird die Meldung Erfolgreich angezeigt.
